FAMA van Charles: richten van het frame

De FAMA heb ik weer even uitelkaar gehaald, omdat ik nog helemaal niet had gekeken of het frame nog wel recht was. Dat blijkt niet zo te zijn, dus daar kan ik mooi mijn nieuwe inzichten op loslaten😂 Ik had wel zo’n vermoeden dat het niet helemaal recht was, maar het gekke is dat het nog wel lekker in evenwicht voelde. De trapas staat scheef ten opzichte van de voorkant van het frame. Best wel veel eigenlijk, maar de buizen zijn nog wel mooi recht. Ik ga nu de trapas er uit halen en het frame met het trapashuis in de bankschroef klemmen om eerst de voorkant te kunnen richten. Daarna de kettinglijn en het achterwiel dan weer zo spaken dat het in lijn met het frame staat. Dan de voorvork controleren en dan moet het weer goed zijn 😎

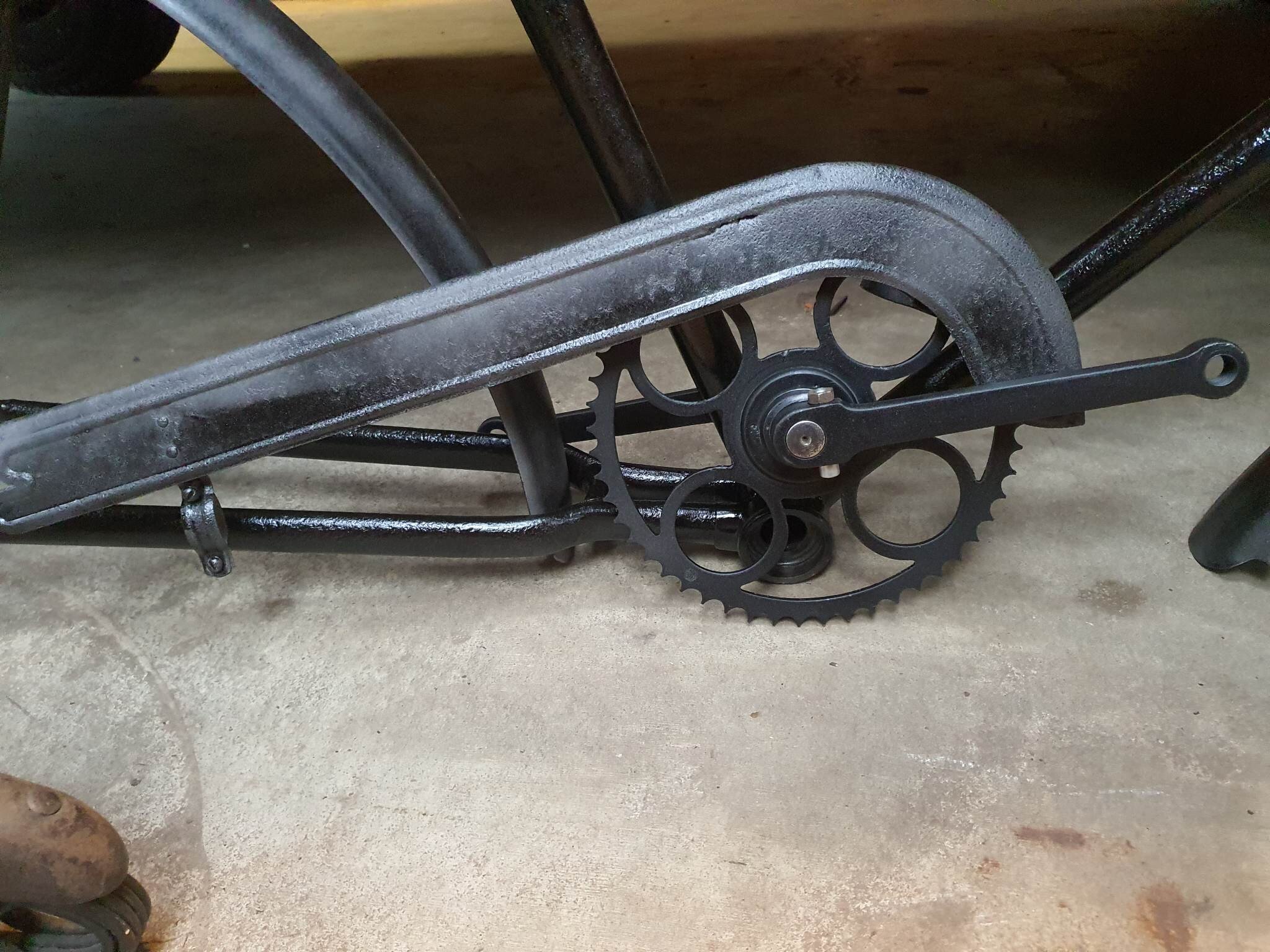

De balk staat parallel met het frame. Het verschil tussen de voor- en achterkant van het tandwiel is ongeveer 9 millimeter.

Ik ga er van uit dat veel transportfietsen niet meer recht zijn en dat het altijd gecontroleerd moet worden. Niet dat het zo erg is als het een beetje scheef staat maar als je zoals veel transportfietsers veel kilometers maakt, ga je dat toch merken. Wat ik leer als ik zo’n frame weer recht trek, is dat er helemaal niet zo veel kracht voor nodig is. Een zogenaamd klein ongelukje kan al voldoende zijn om niet meer helemaal in balans te zijn. Voorlopig ben ik blij dat ik weet waar ik op moet letten en dat ik een stevige werkbank heb. Na meerdere fietsen weer in balans gekregen te hebben blijkt het nu betrekkelijk eenvoudig. Ik heb er nu nog vier die ik ook wil controleren.

Zie eerdere artikelen:
Utrechtse FAMA in Tilburg
Pedalen van de FAMA van Charles

Oud frame van Maurice

Dit frame was voorheen in bezit van Nick, zie eerder artikel: 2 hele oude transportfiets frames van Nick. Nu is hij in handen van Maurice.

In ieder geval is nu bevestigd dat hij uitgerust is geweest met een bandrem, waarvoor de geleider op de voorvork nog aanwezig is. Als dit er origineel op zat (en dus niet later is toegevoegd), dan is dit een wel een zeer oud frame. De laatste afbeelding in een prijscourant met bandrem is de Gazelle uit 1917.

De trapas is een korte, slechts zo’n 140mm lang, van het merk WEB:

Afmetingen van het trapashuis:

En het gat voor de stelknop. Dit is zoals eerder besproken iets wat maar op weinig transportfietsen in prijscouranten terug te vinden is en allemaal jaren ’20 of eerder. De laatste is van Empo uit 1929, maar daar blijkt uit de beschrijving dat de gebruikte afbeelding verouderd is. Ook de balhoofdbuis uit een stuk is vrij kenmerkend voor transportfietsen van tot rond 1930.

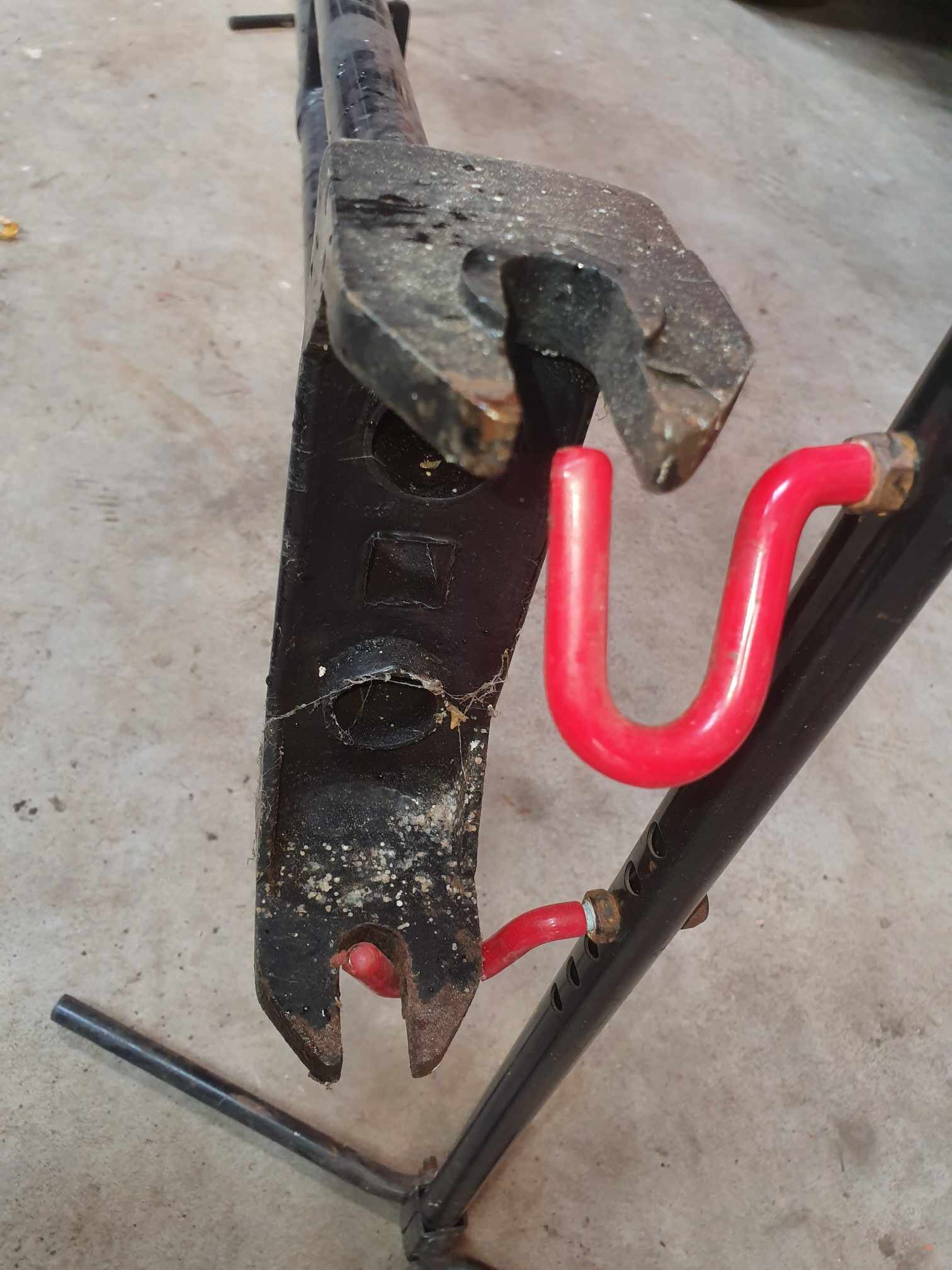

De ingesoldeerde achterpadden:

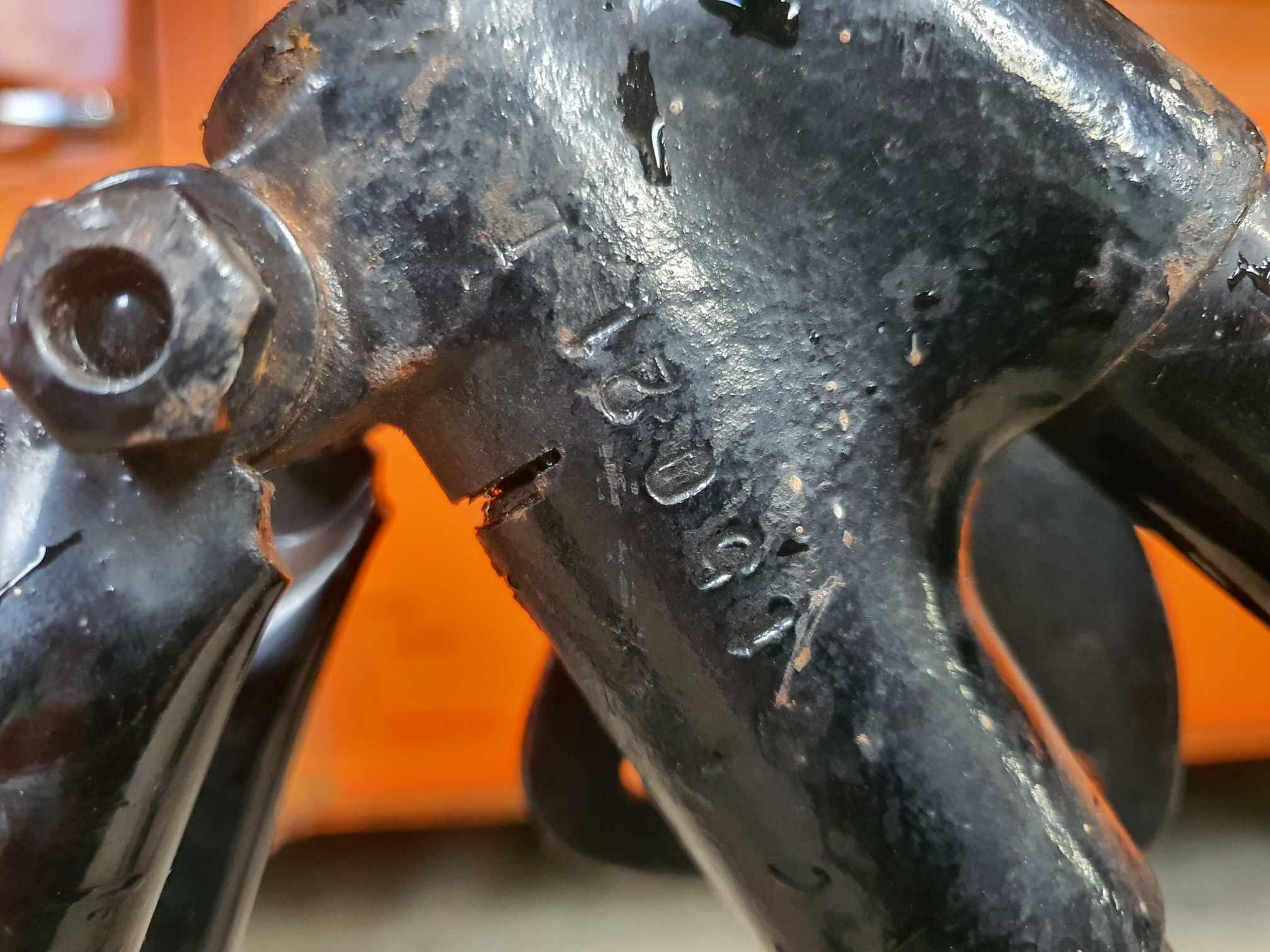

En de twee (!) framenummers:

Alles bij elkaar wijst toch op een bouwjaar begin jaren ’20 of nog eerder. Maar het zou mooi zijn als er ooit een merk en exact bouwjaar aan gekoppeld kan worden.

Aanvulling: onbekende codering “CD” op het balhoofd:

Mysterie frame met ingesoldeerde achterpadden van Rob

Al weer enige weken geleden heb ik het “Bijzonder frame met ingesoldeerde achterpadden op marktplaats” overgenomen van Marcel.

Gewoon omdat ik nieuwsgierig was naar wat het merk en bouwjaar zou kunnen zijn. De afgelopen weken heb ik (te?) veel tijd besteed aan het doorspitten van deze site op deze site en die van De Oude Fiets, maar tot nu toe geen succes, ik heb geen idee! Ik schat ergens rond 1920, +/- een jaar of 10, maar verder……. Er zijn ook maar weinig aanknopingspunten, aangezien er geen originele onderdelen meer op zitten. De trapas is een moderne cartridge-as en ook de vork en het balhoofd zijn niet origineel. De vork is een veel te slappe toervork, bovendien is hij afgezaagd en omdat de draad daardoor te kort was geworden is er extra draad op getapt. De balhoofdcups zijn een paar tiende mm te klein, de onderste viel zo uit het frame en de bovenste was vastgezet met een stukje blik. Het frame heeft wel een paar typische kenmerken waaruit wellicht afgeleid zou kunnen worden wat het merk en bouwjaar zouden kunnen zijn, dus hopelijk kan iemand me nog verlichten. In ieder geval heeft het frame een hoog framenummer, 105849, ingeslagen aan de linkerkant van de zadellug, van onder naar boven.

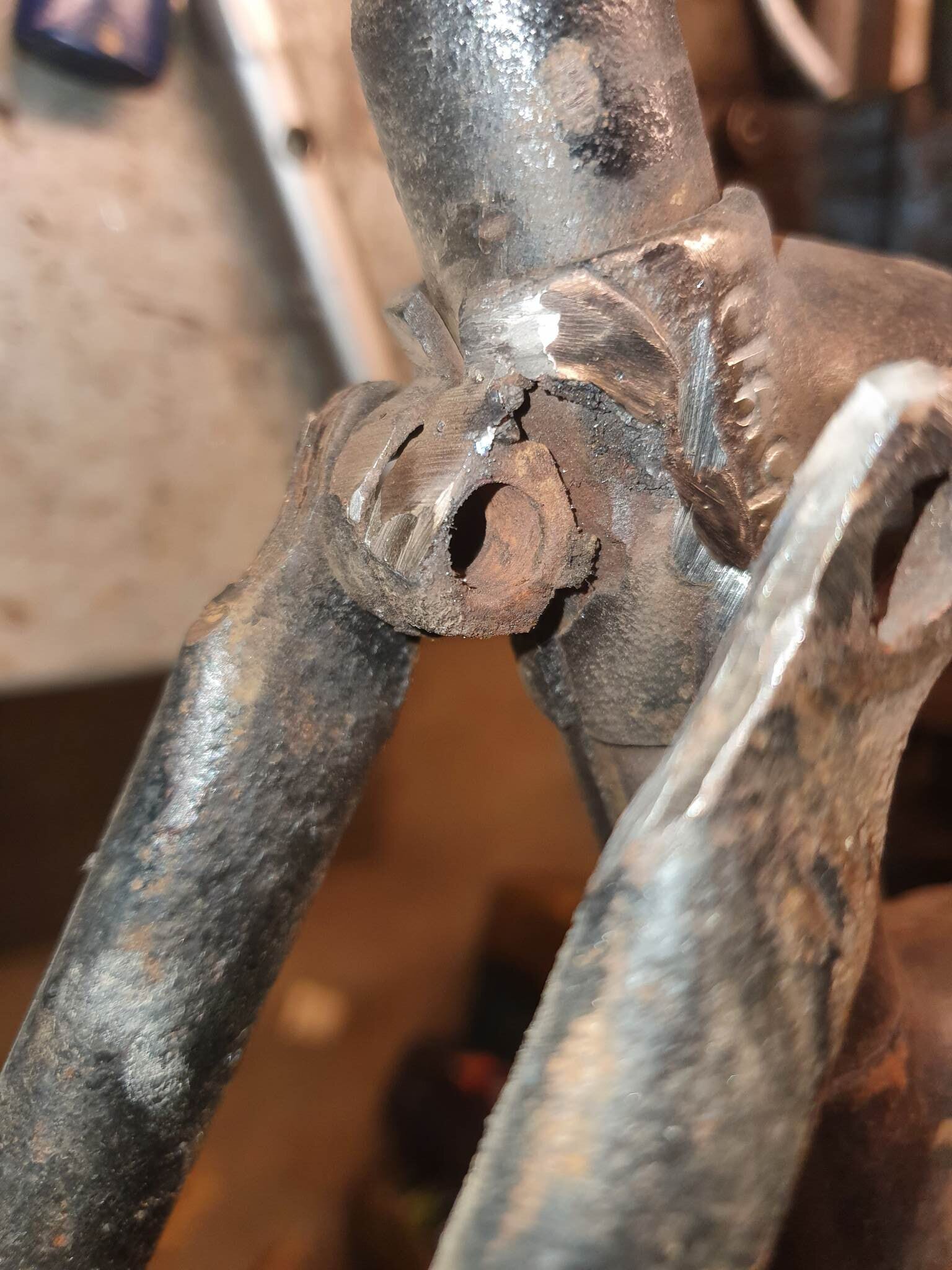

De achterpadden en ook de bovenste uiteindjes van de staande achtervork zijn ingesoldeerd. Ik heb zulke nog niet eerder gezien. De uiteinden van de buizen eindigen in een soort kwart kogels die onderdeel zijn van de padden.

Dergelijke padden, maar dan zonder oogje, staan oa in de onderdelenfolder van Juncker uit 1910 als ‘Duitsche lugs voor binnensoldeering’ en ook in een folder van de Duitse groothandel AMO uit de jaren ‘20. Omdat ze heel anders zijn dan de Engelse BSA en Brampton padden ga ik er van uit dat ze Duits zijn.

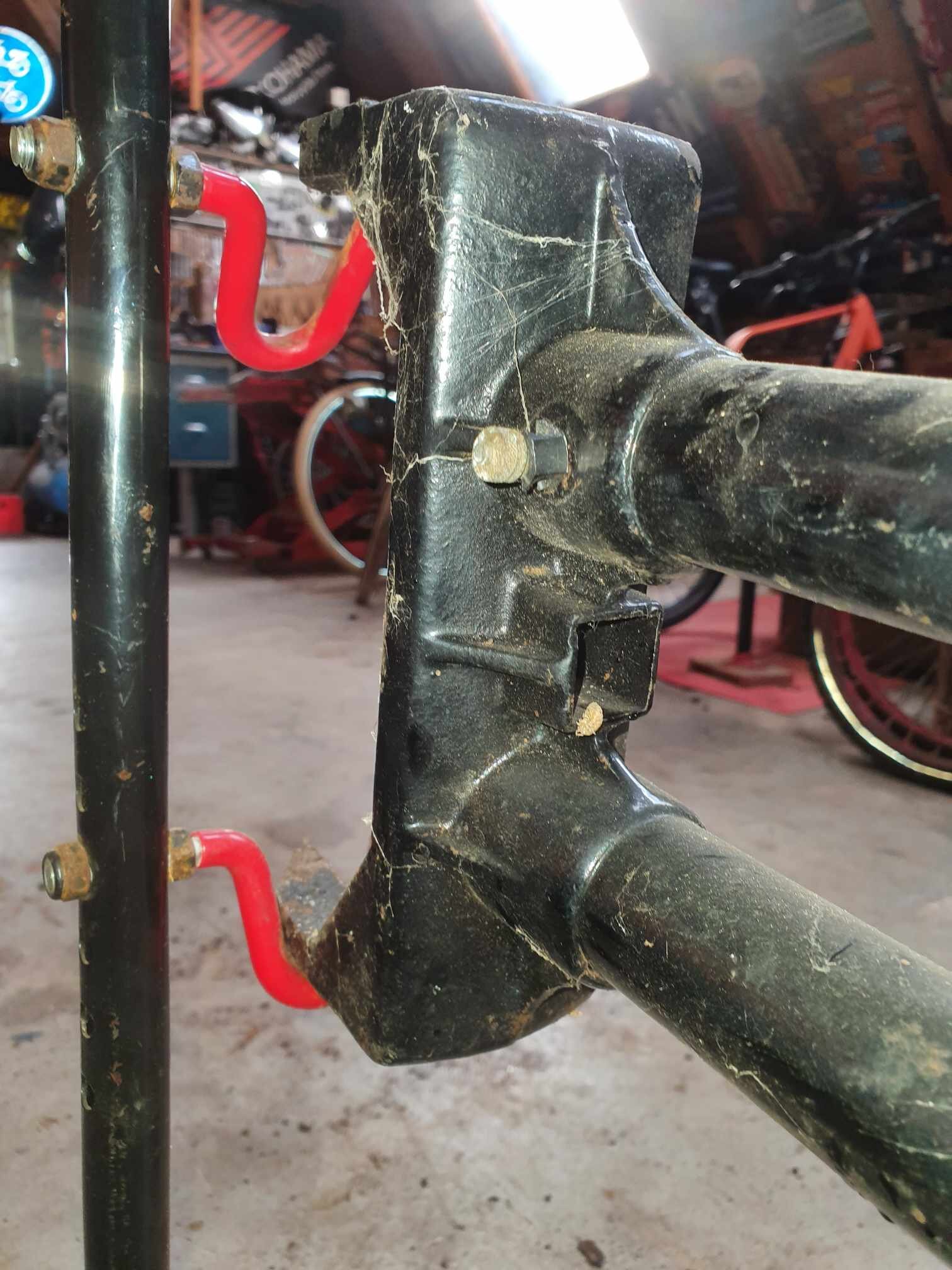

De brackethuls is daarentegen voor een BSA as, met trekbouten aan de onderkant. Daartussenin is ‘162’ ingeslagen.

De balhoofdbuis 30,1 mm diameter, voor een vorkbuis met de standaarddikte van 25,2 mm. De liggende achtervork is heel smal, de trapas die er nu in zit is maar 136 mm lang maar er is nog meer dan genoeg ruimte voor de cranks. De inbouwbreedte voor het achterwiel is 110 mm. Verder vond ik het rechte buisje dat als mannetje in de staande achtervork dient wel typisch.

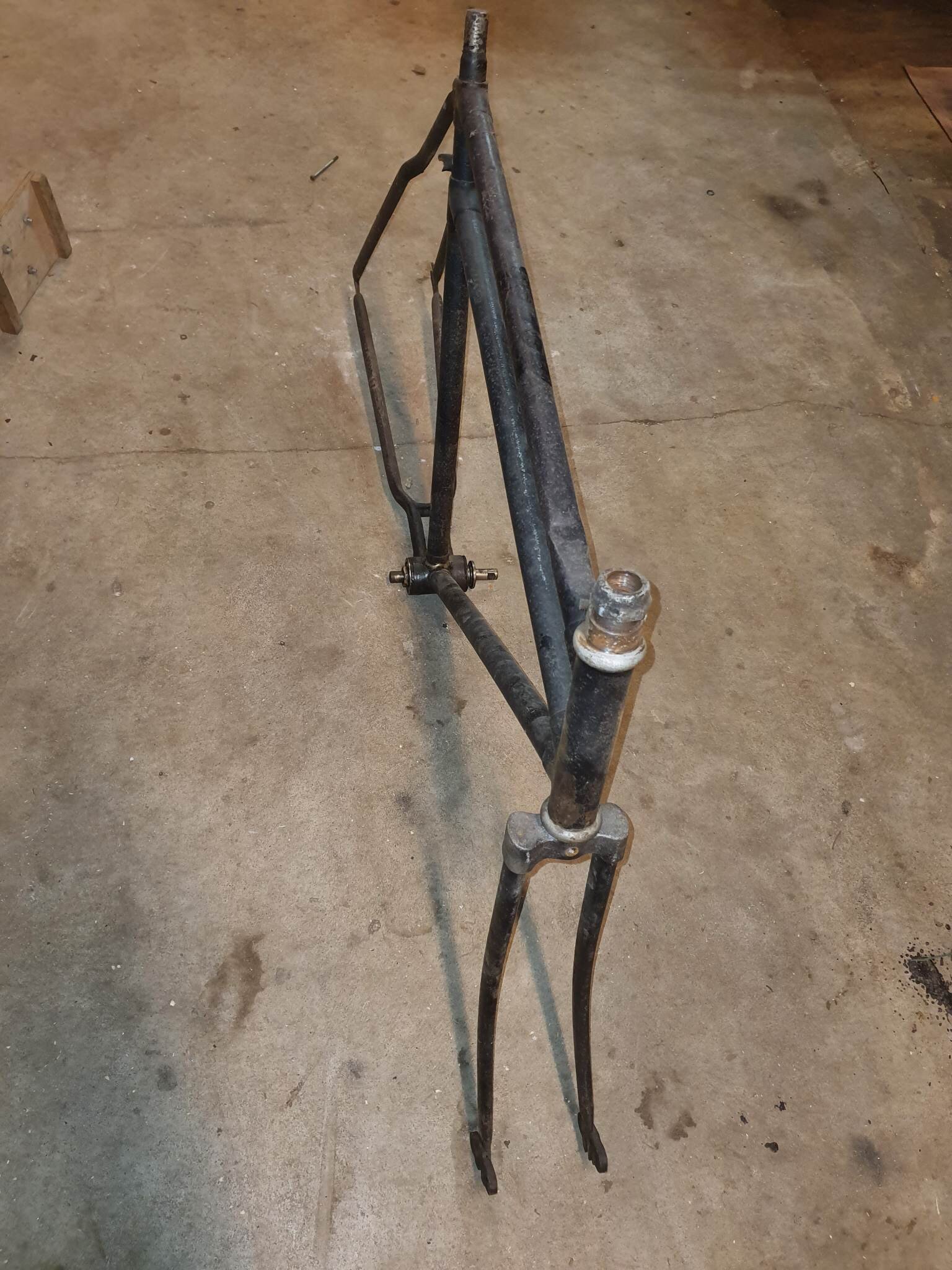

De vork die er bij zat kan natuurlijk niet, dus maar weer MP op en daar vond ik eigenlijk meteen een ‘voorvork uit de jaren 20’, met aangesoldeerde oogjes vlak boven de voorwielpadden en een dikke schroef aan de voorkant van de kroon.

Dat deed mij denken dat die wel eens voor een transportfiets zou kunnen zijn, of anders wellicht voor een hulpmotor, maar in ieder geval verzwaard. Navraag naar de maten bevestigde dat, hij heeft een zware en extra brede vorkkroon, maar wel een buis van 25,2 mm. Als kers op de taart zit er een prachtig oud Engels balhoofdstel bij. Merk: geen idee, dus ik vond deze ‘mystery vork’ wel mooi bij het ‘mystery frame’. De cups passen perfect in het frame, helaas is de vorkbuis net iets te kort om nog plaats te bieden voor de borgmoer maar gelukkig lijkt hij zonder ook wel op z’n plek te blijven zitten. Het geheel ziet er uit alsof het er nooit af is geweest.

Pure fantasie natuurlijk, maar het ziet er wel mooi uit zo . Om deze post mooi af te ronden heb ik er even een paar oude wielen, stuur, zadel en crankstel aan gehangen zodat het een beetje op een fiets lijkt die zo uit de schuur komt.

Bijzonder frame met ingesoldeerde achterpadden op marktplaats

Dit is wel een heel apart exemplaar met ingesoldeerde achterpadden, dus waarschijnlijk ook jaren ’20 of ouder. Zie die achterpadden met aparte oogjes voor de spatbordstang. Ook de voorvork is heel apart. Ik herken hem niet. Iemand enig idee?
