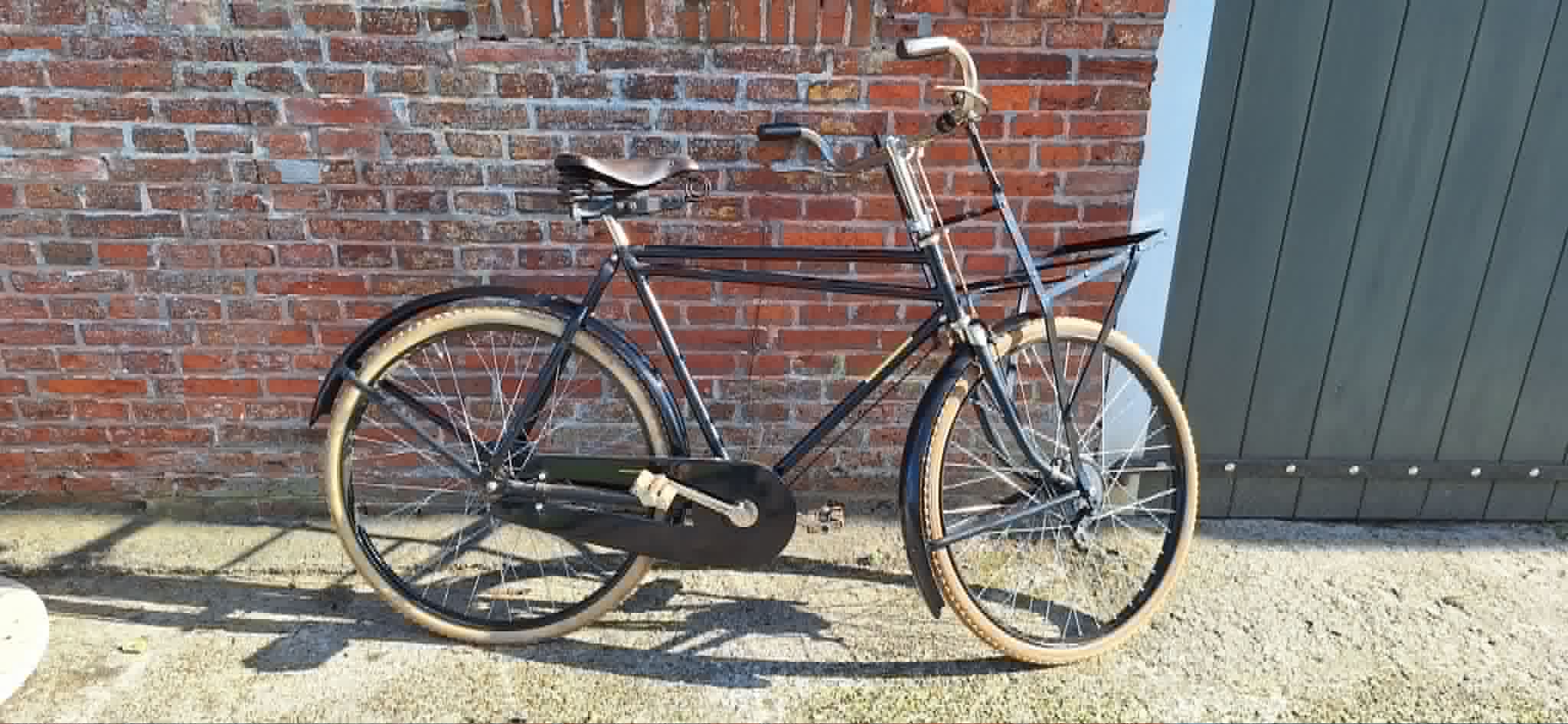

Transportfiets met interessant kettingwiel van Ronald

In navolging op de transportfiets van marktplaats, eerder opgemerkt door Richard, heeft Ronald deze aangeschaft.

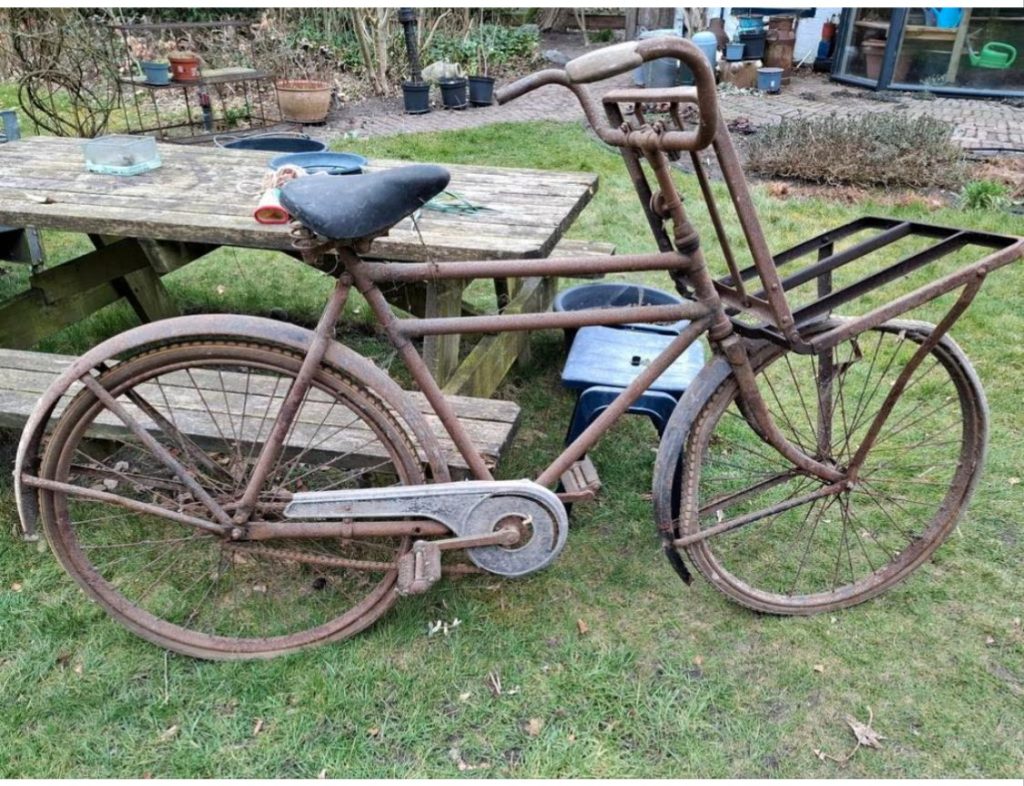

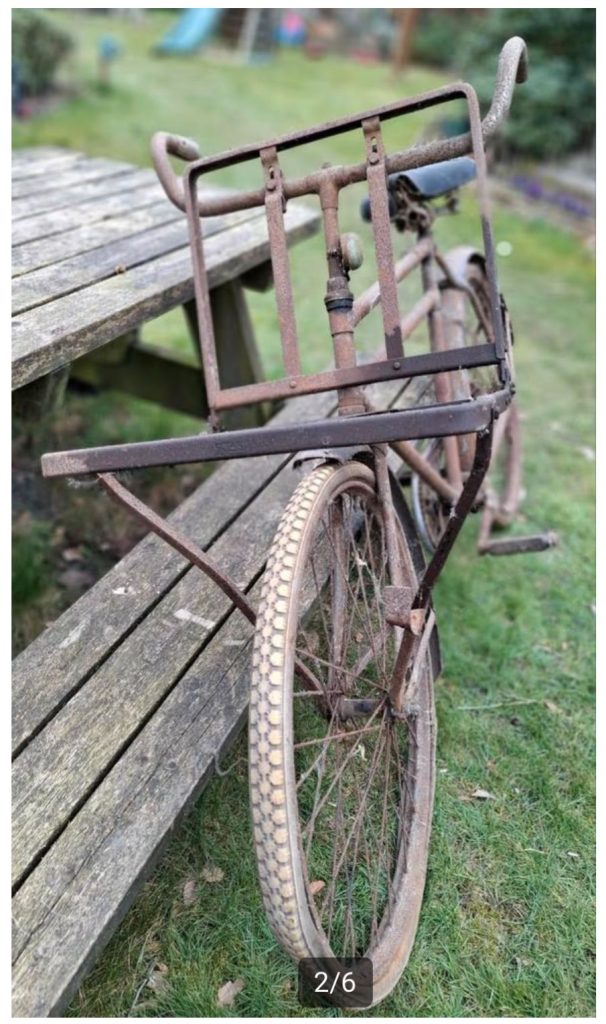

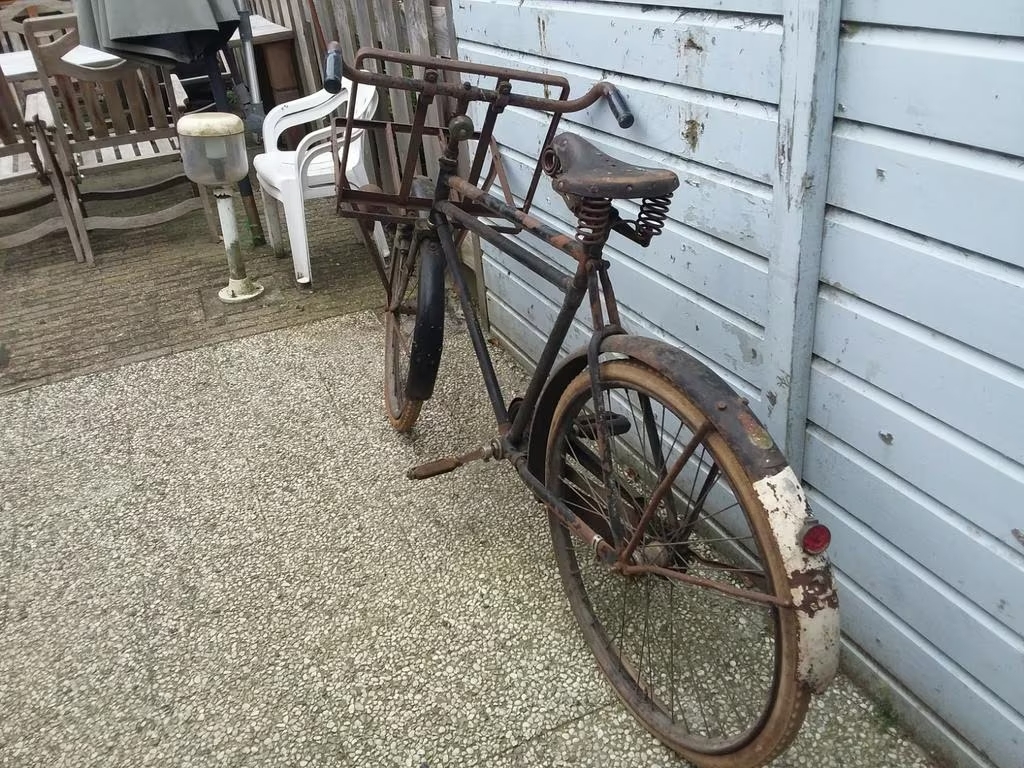

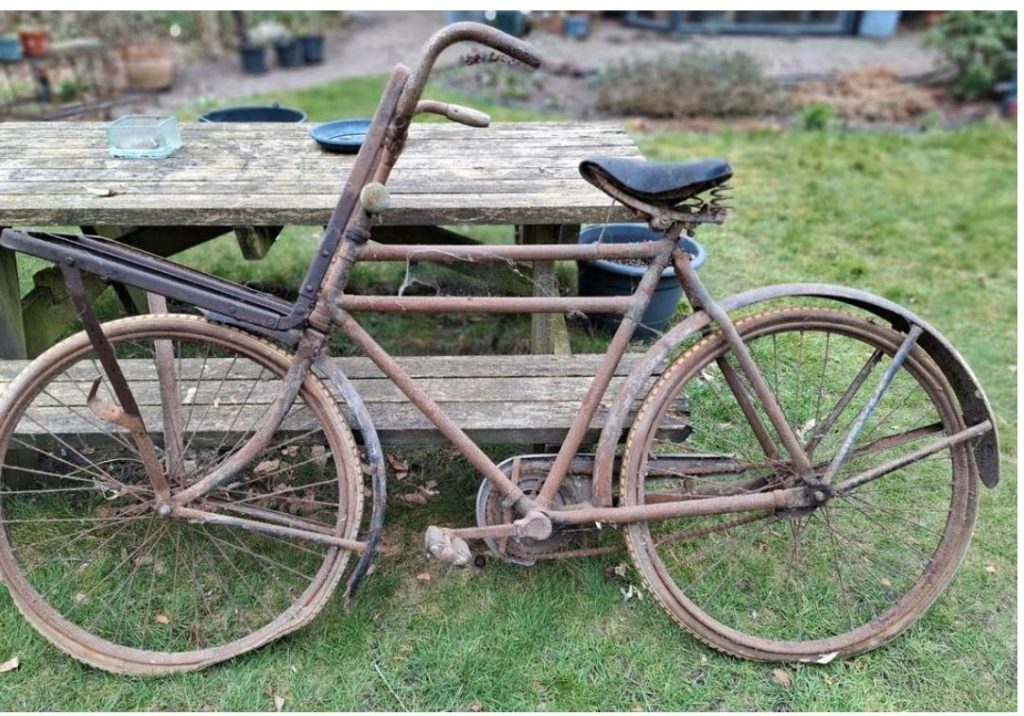

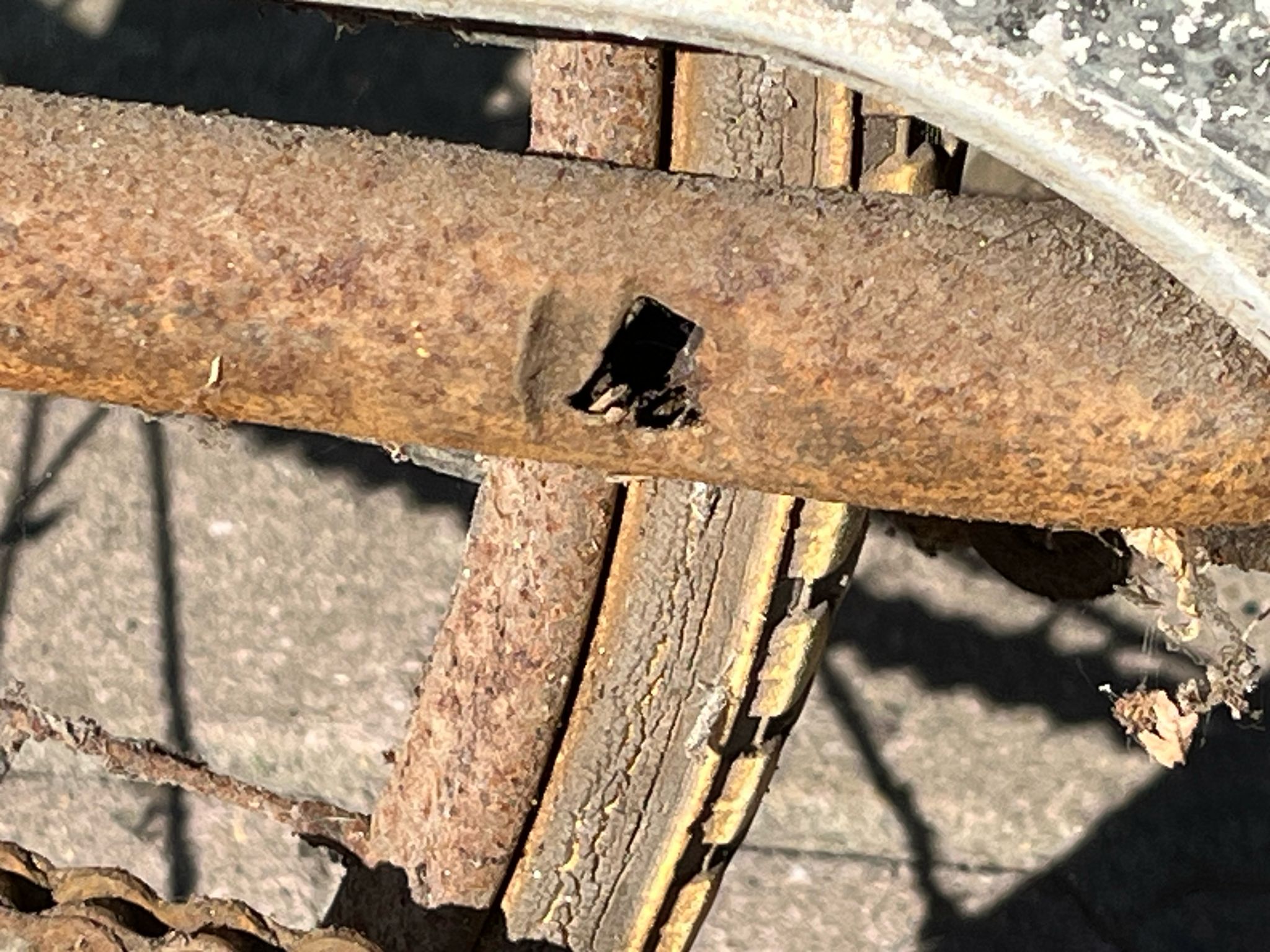

Eerst nog een paar van de foto’s van marktplaats:

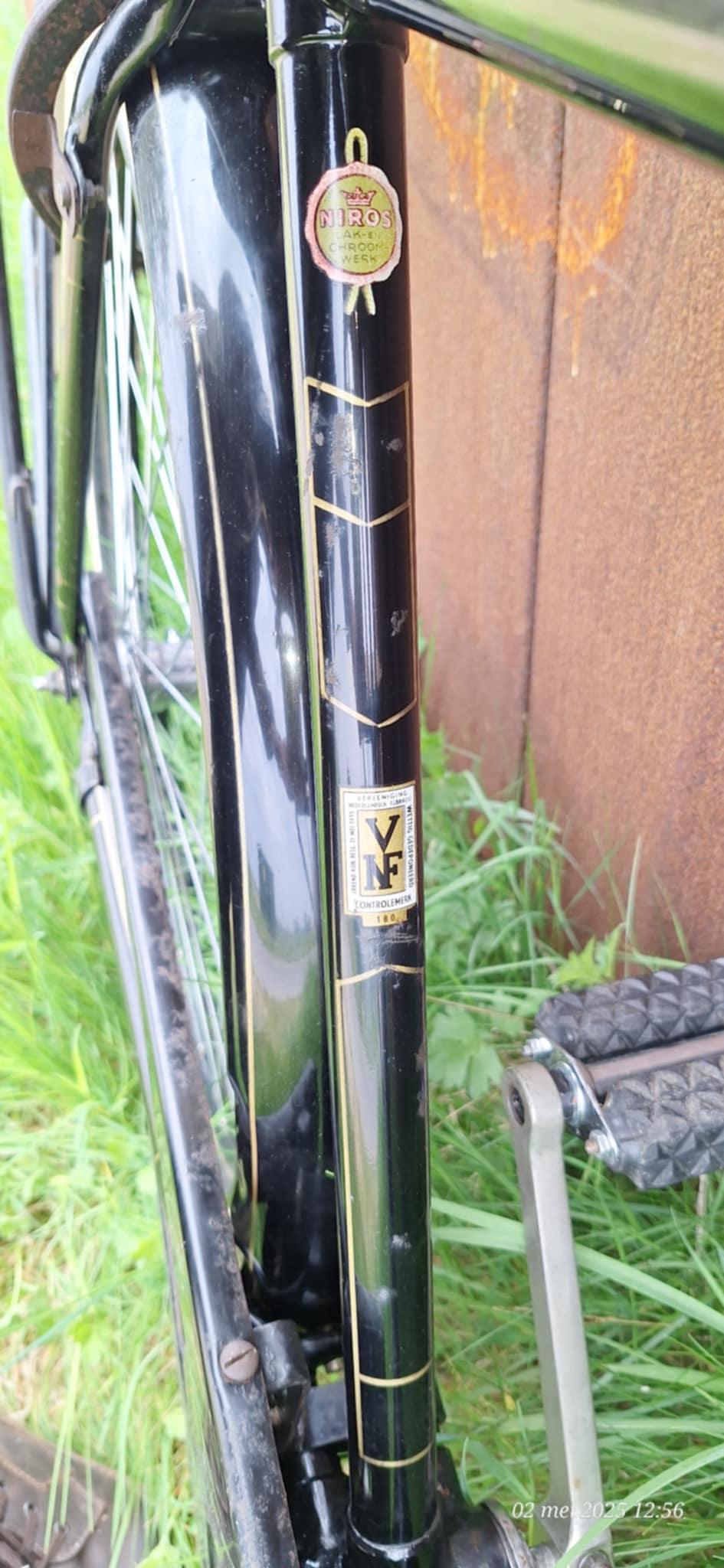

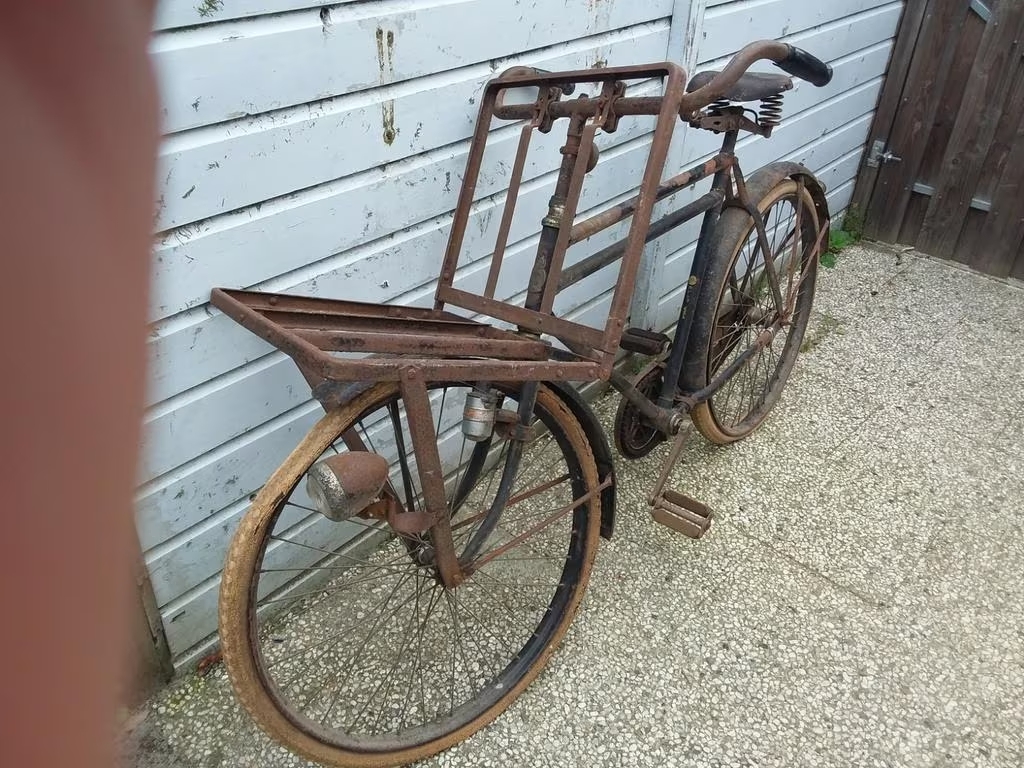

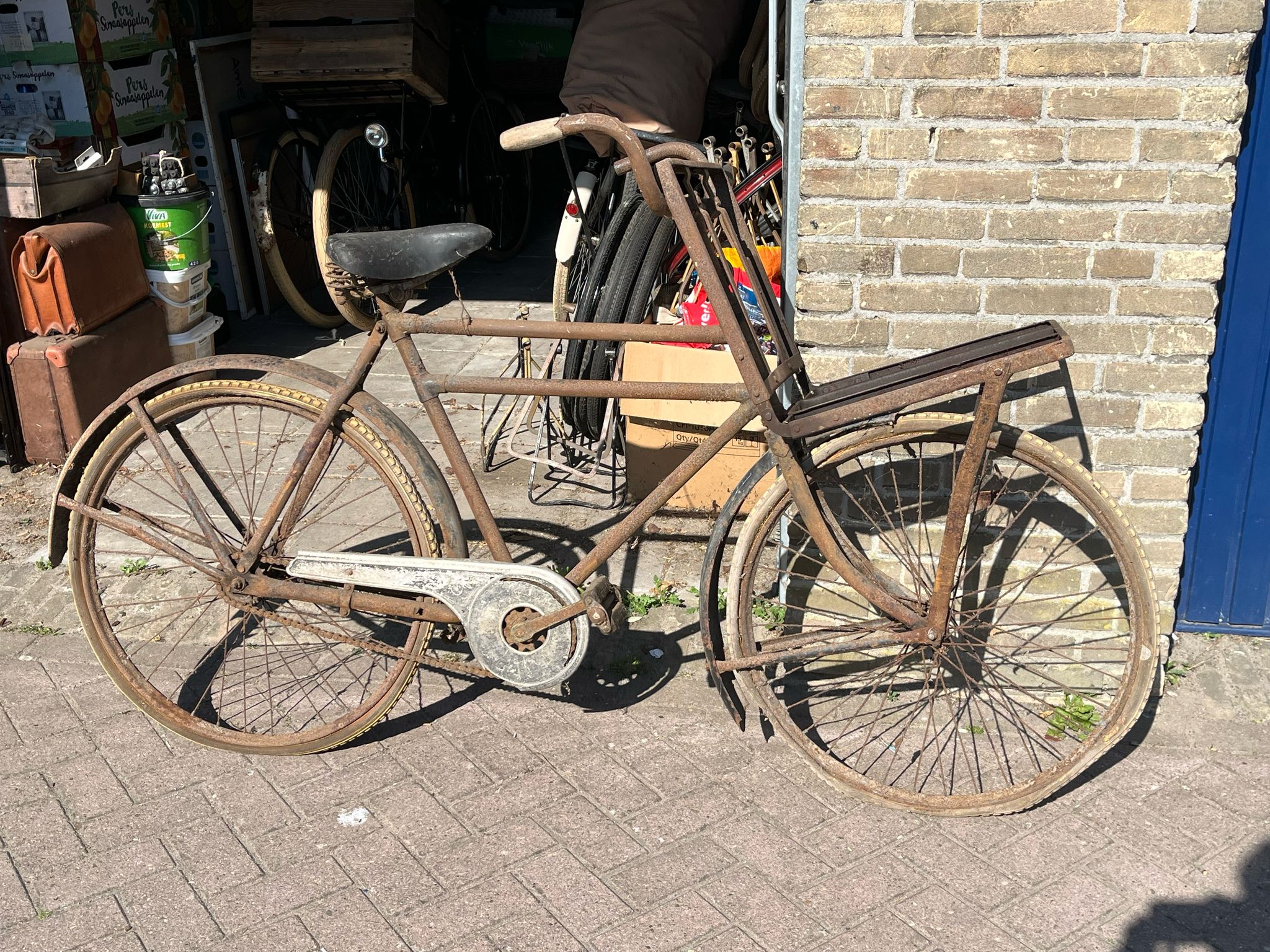

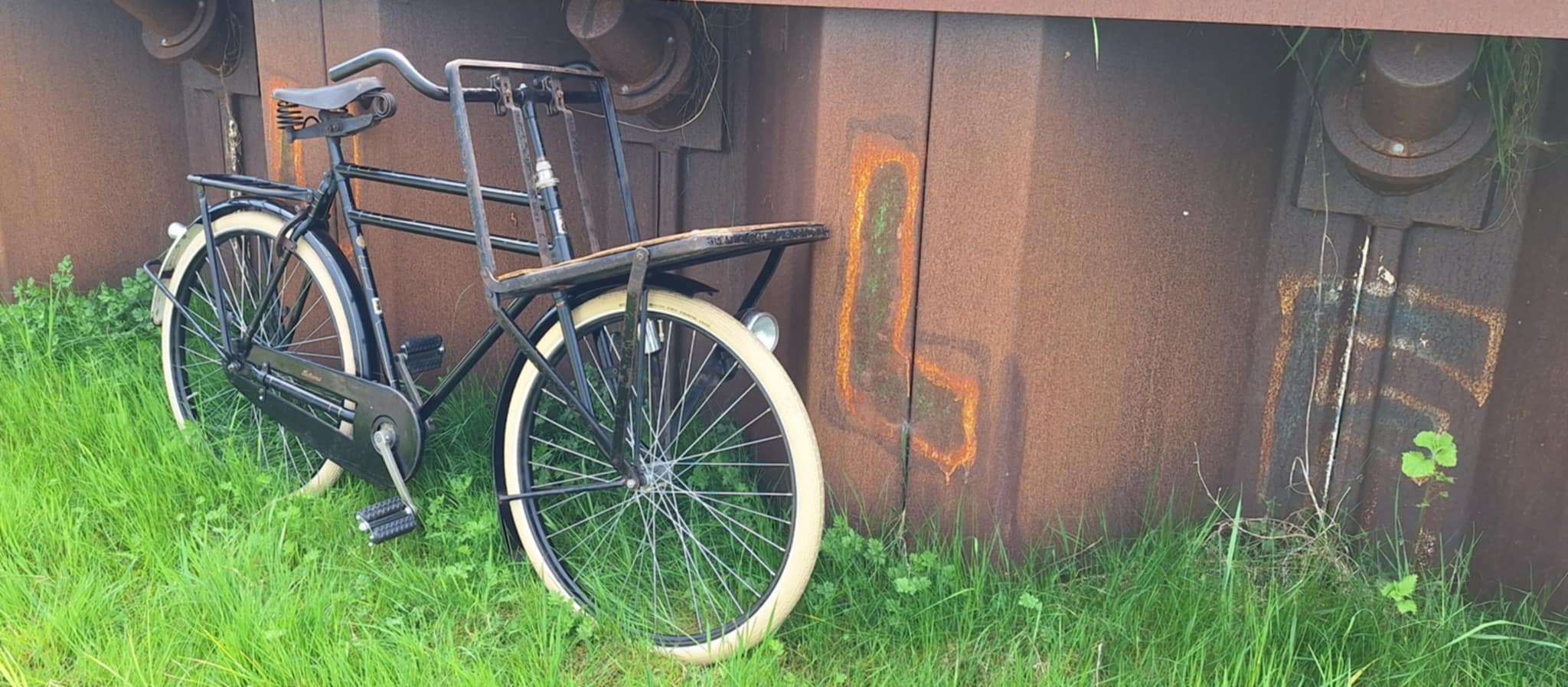

En in het bezit van Ronald:

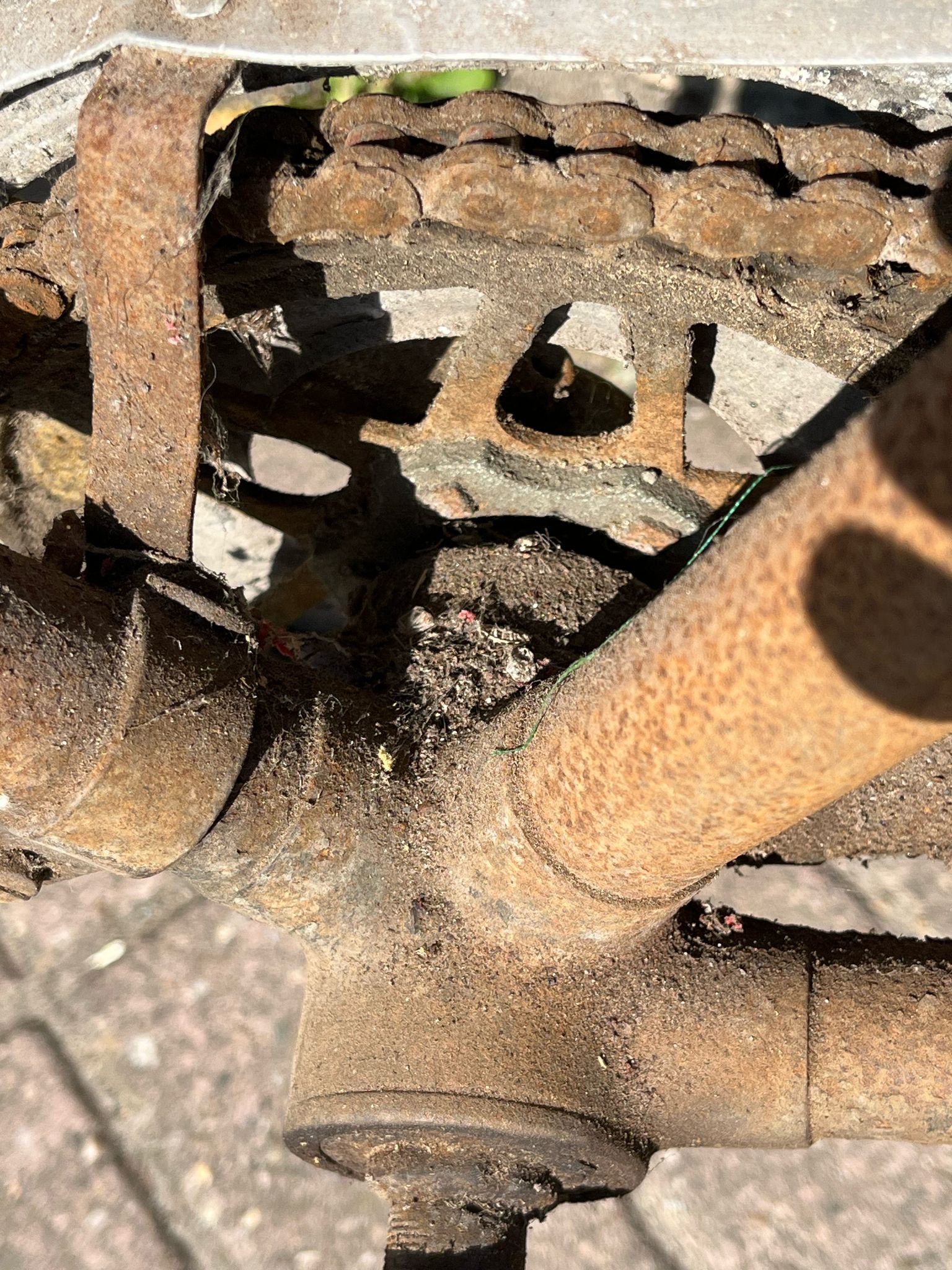

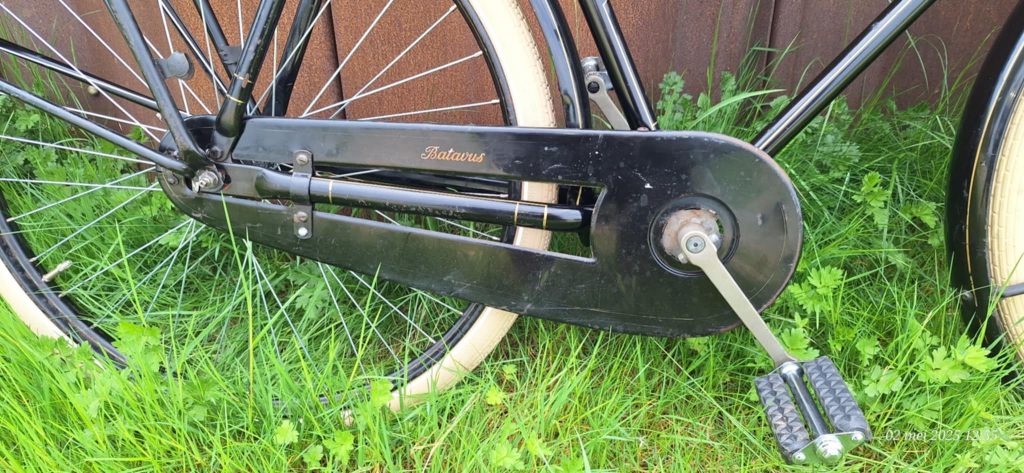

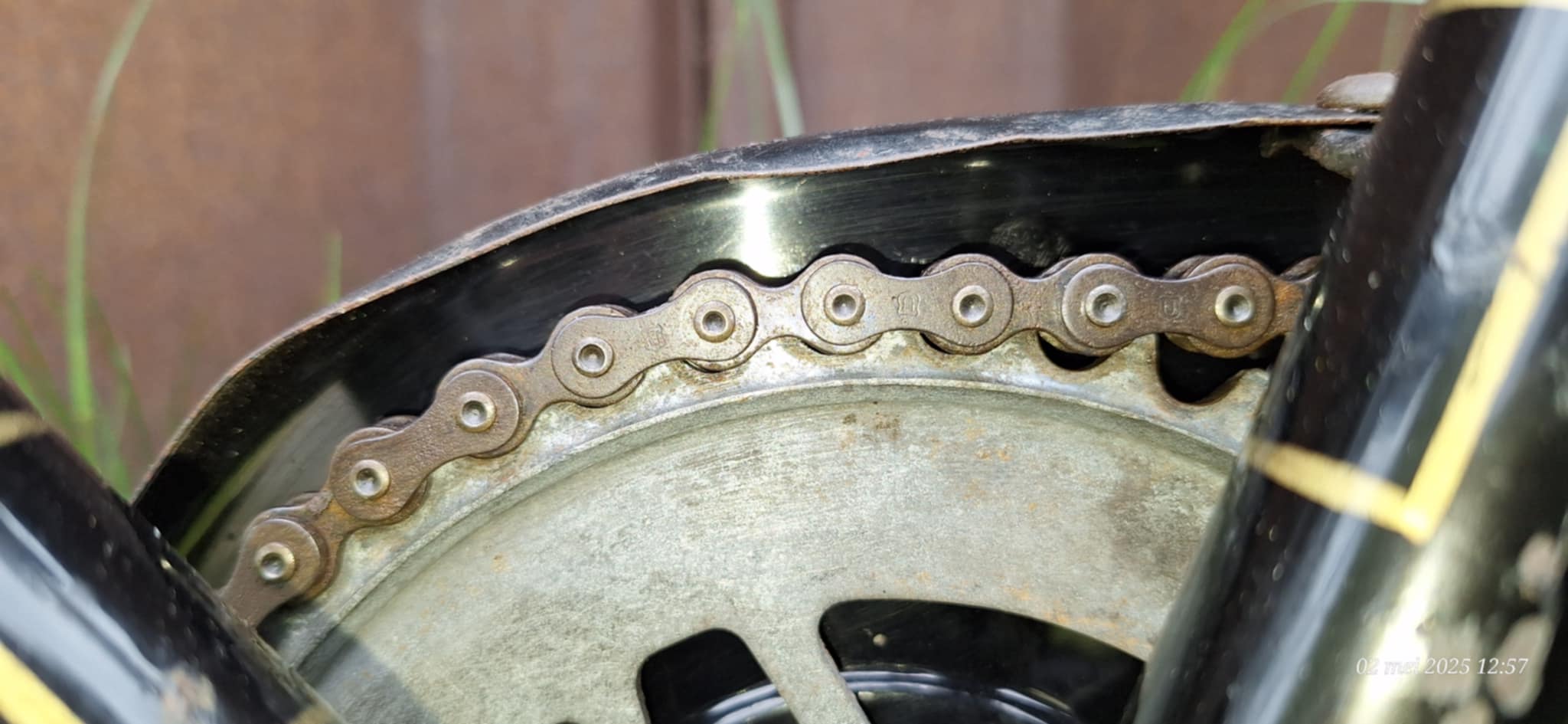

Het meest opvallende waarom het draaide is natuurlijk het kettingwiel met 4 cirkels. Als dat origineel was, had dit een hele vroege transportfiets kunnen zijn. Helaas blijkt dit een dunner toerfiets kettingwiel te zijn:

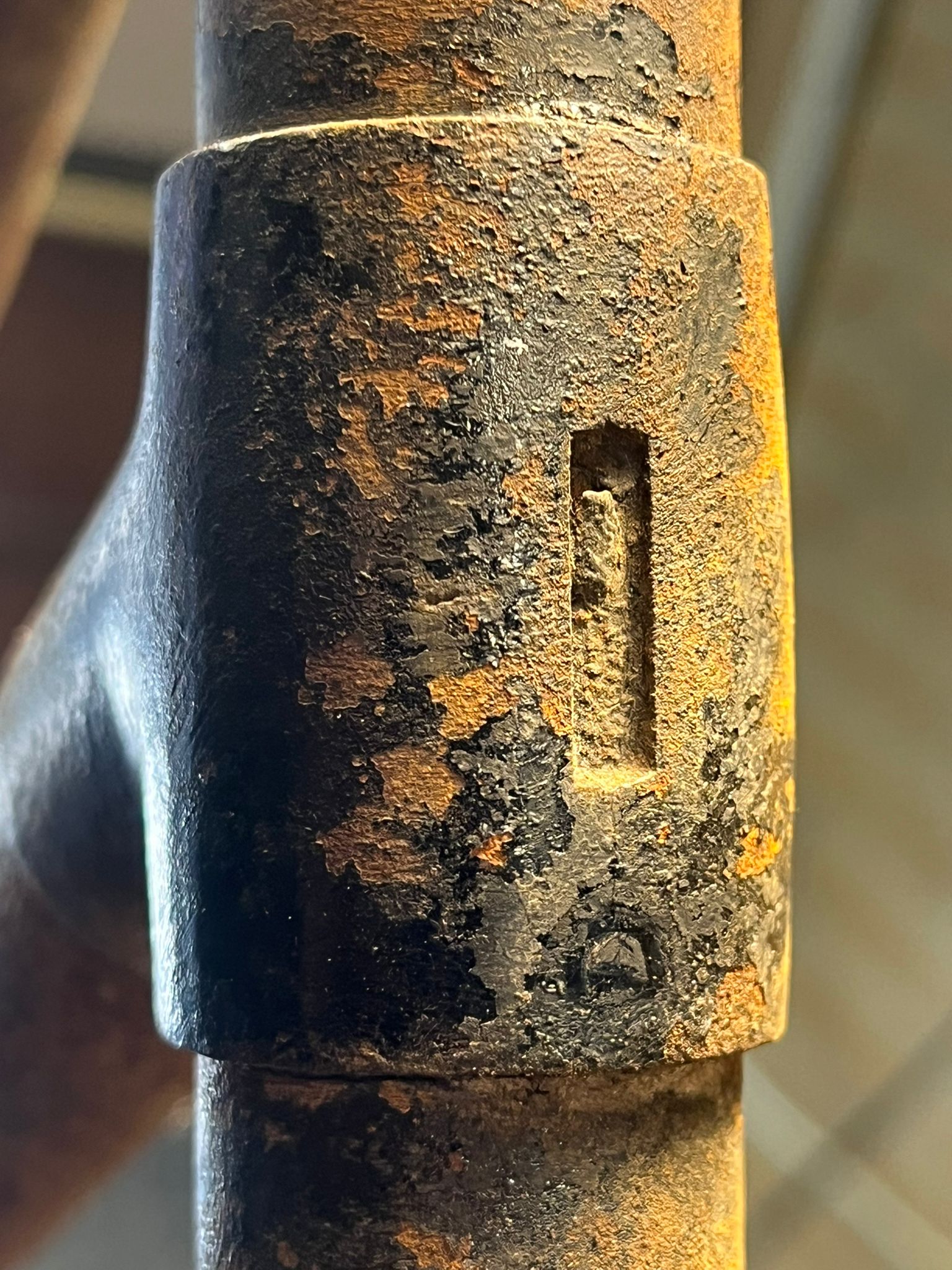

Het framenummer van de fiets is 417:

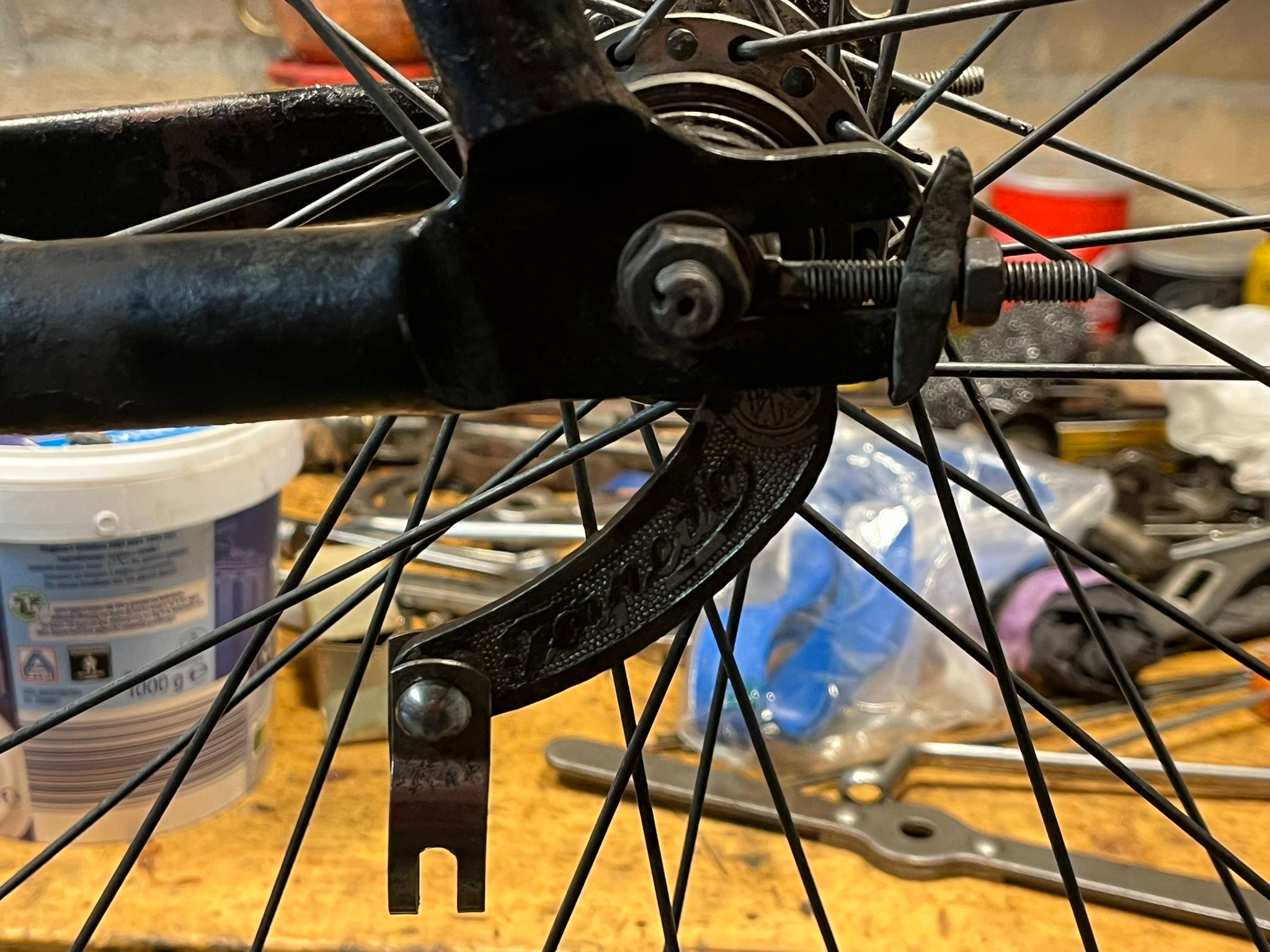

De achternaaf is een Torpedo uit 1947 (jubileum uitgave):

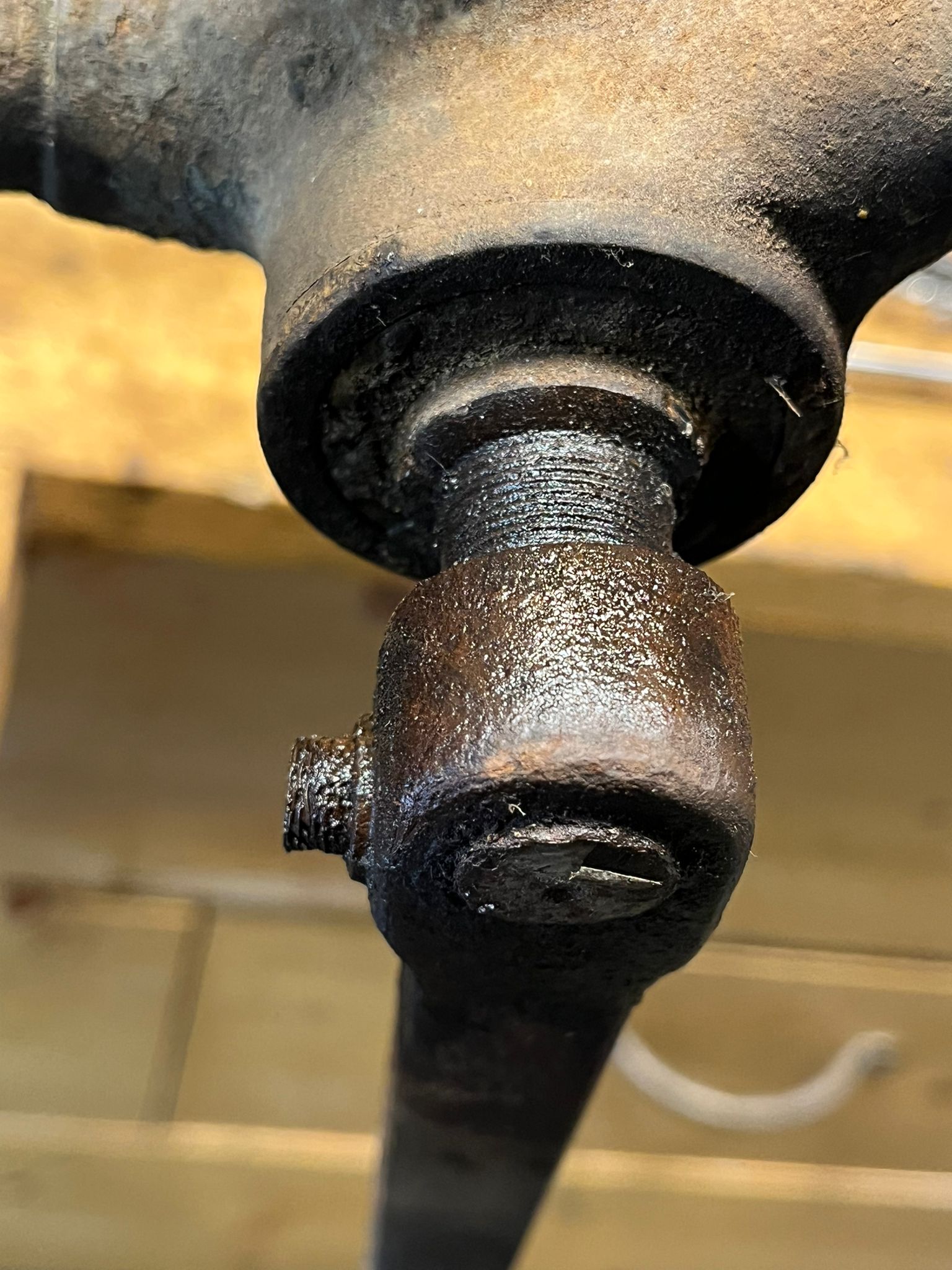

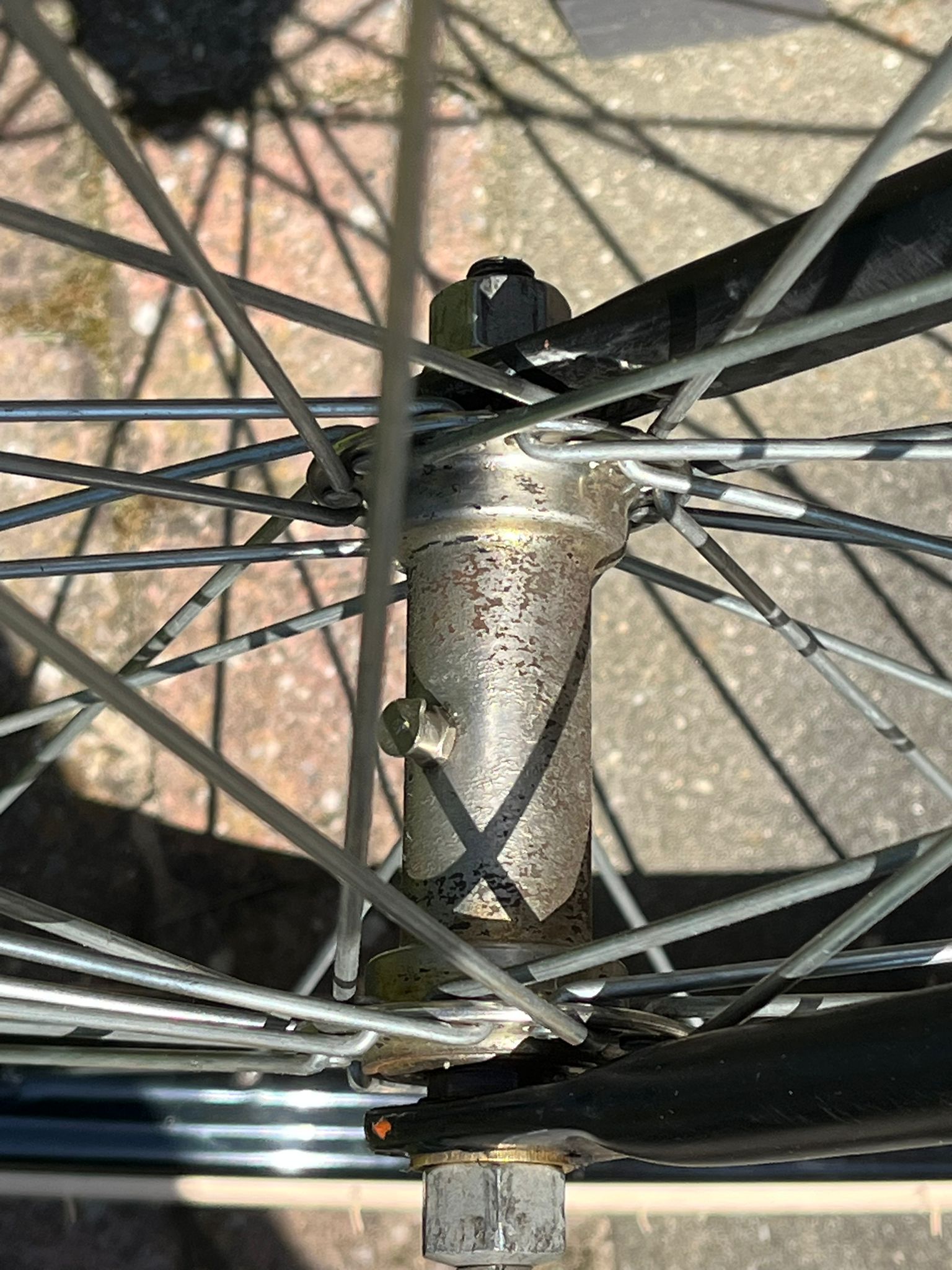

De voornaaf is ongemerkt. De trapas is een Gerkinet uit 1941:

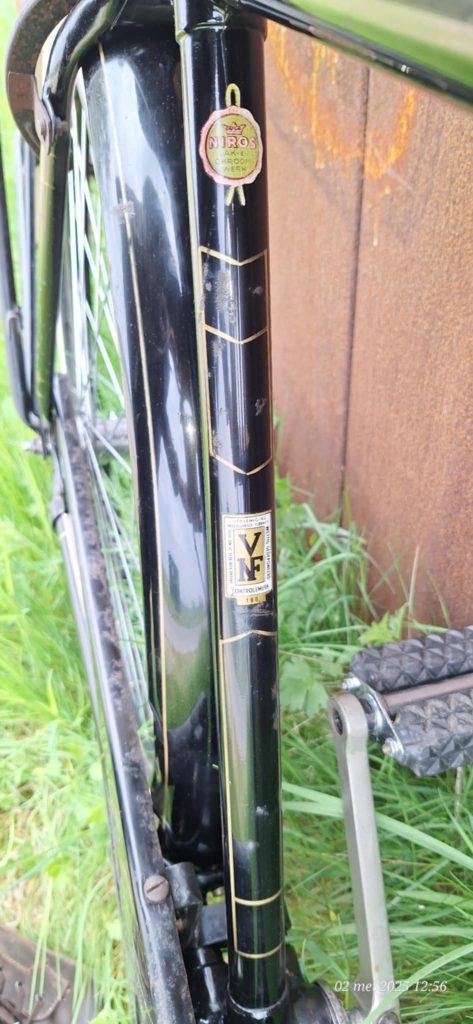

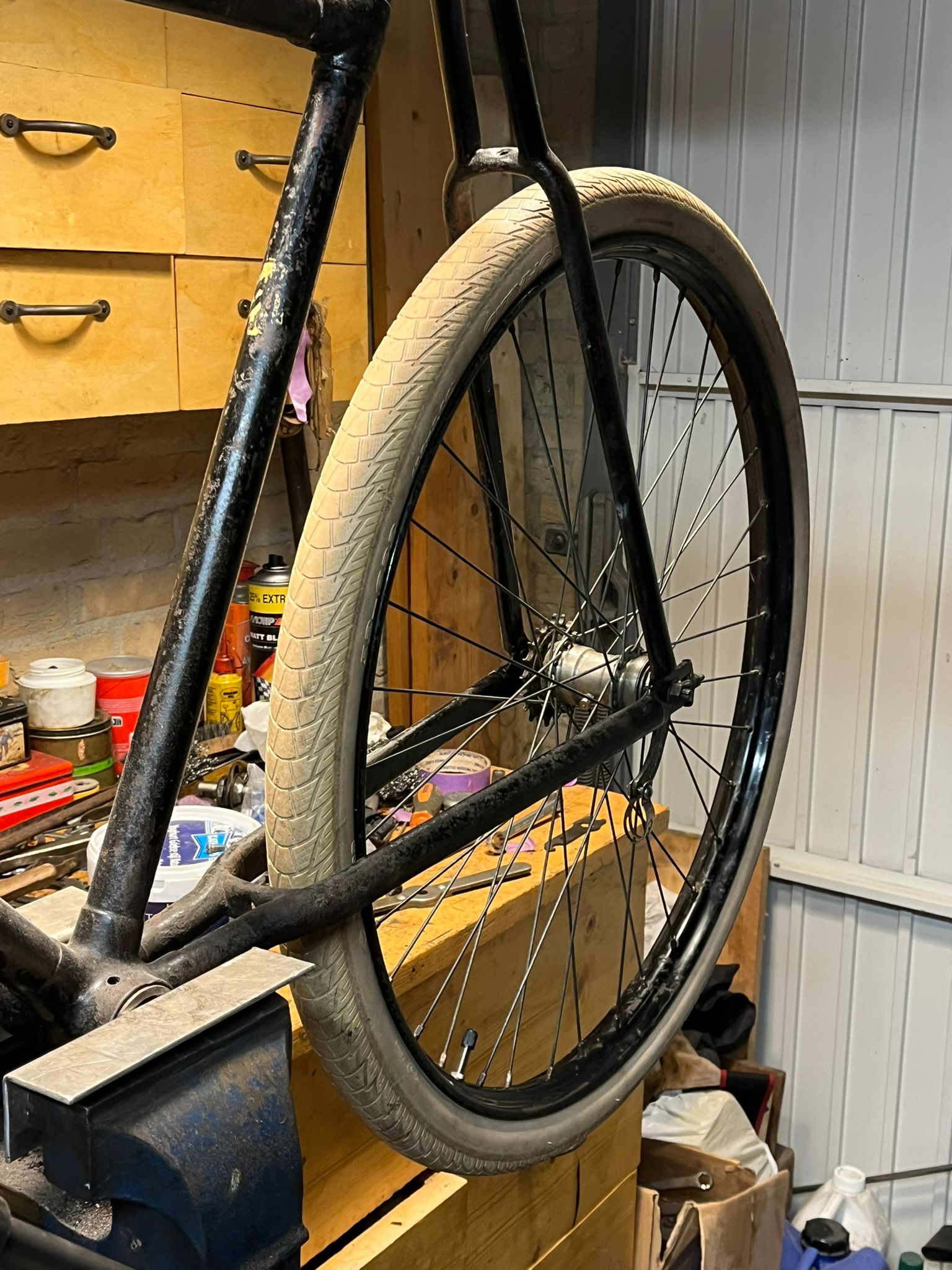

Verdere opvallende details zijn de zeer lange en slanke staande achtervork:

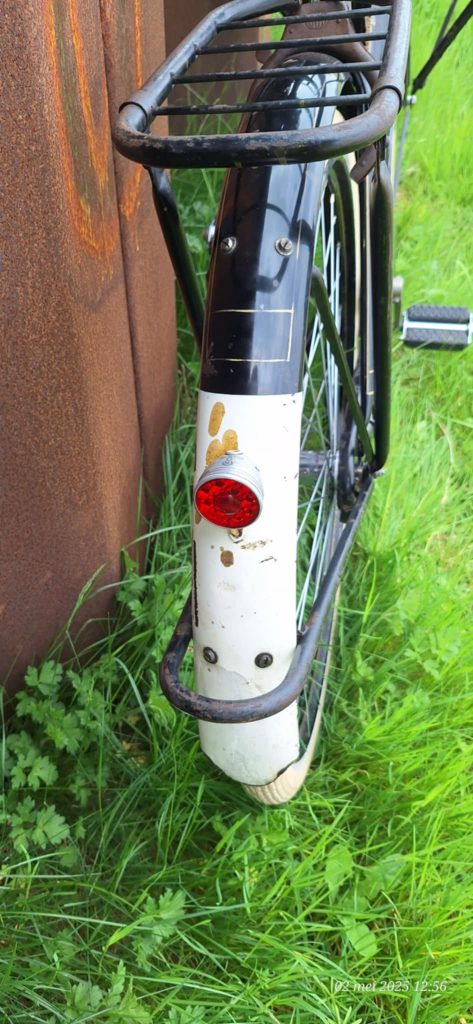

Ook de liggende achtervork is lang, waardoor het achterwiel veel verder naar achteren zit dan normaal.

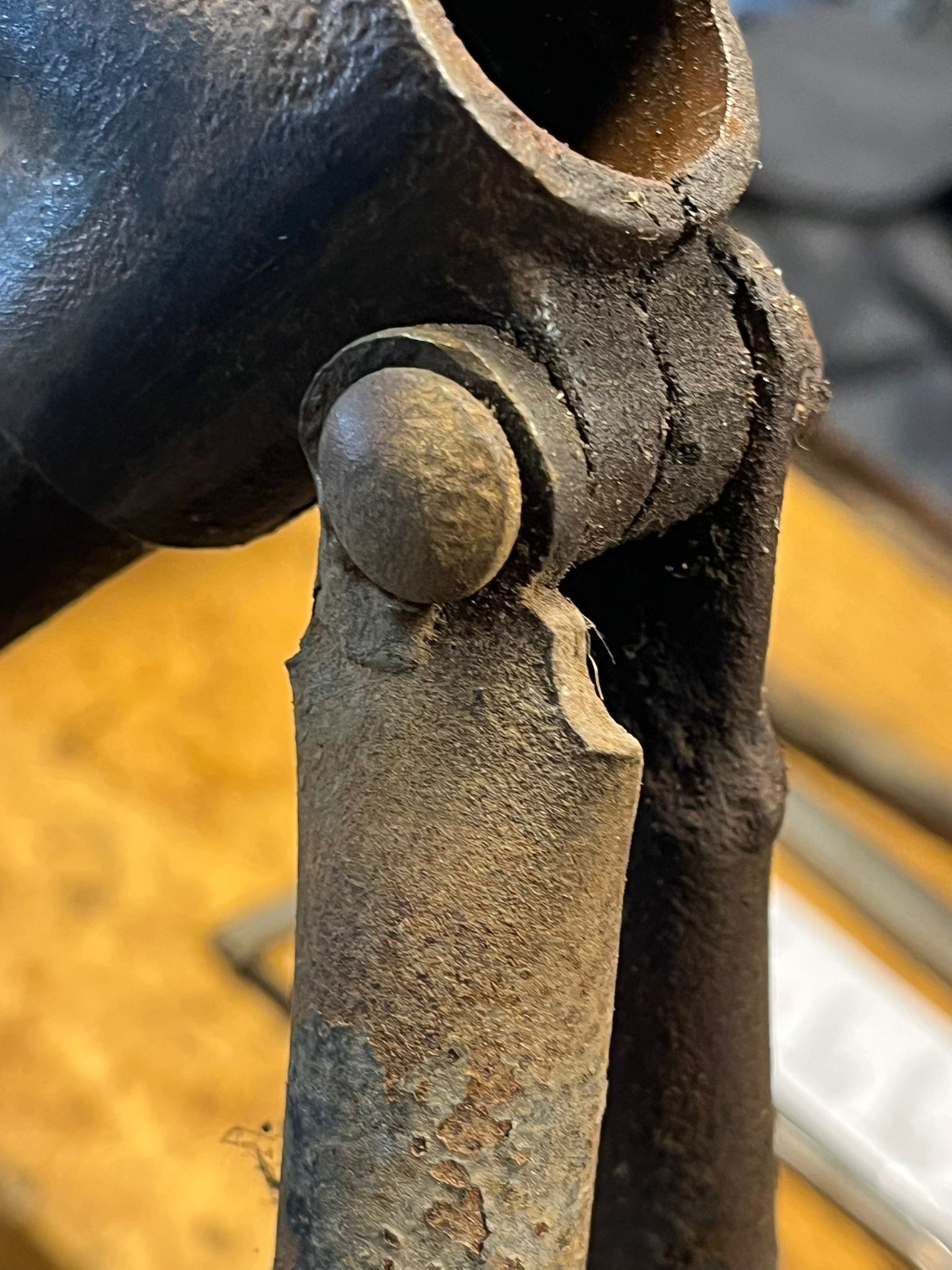

De achterpadden zijn ook apart, en lijken veel op die van de “Frankenstein” van Charles:

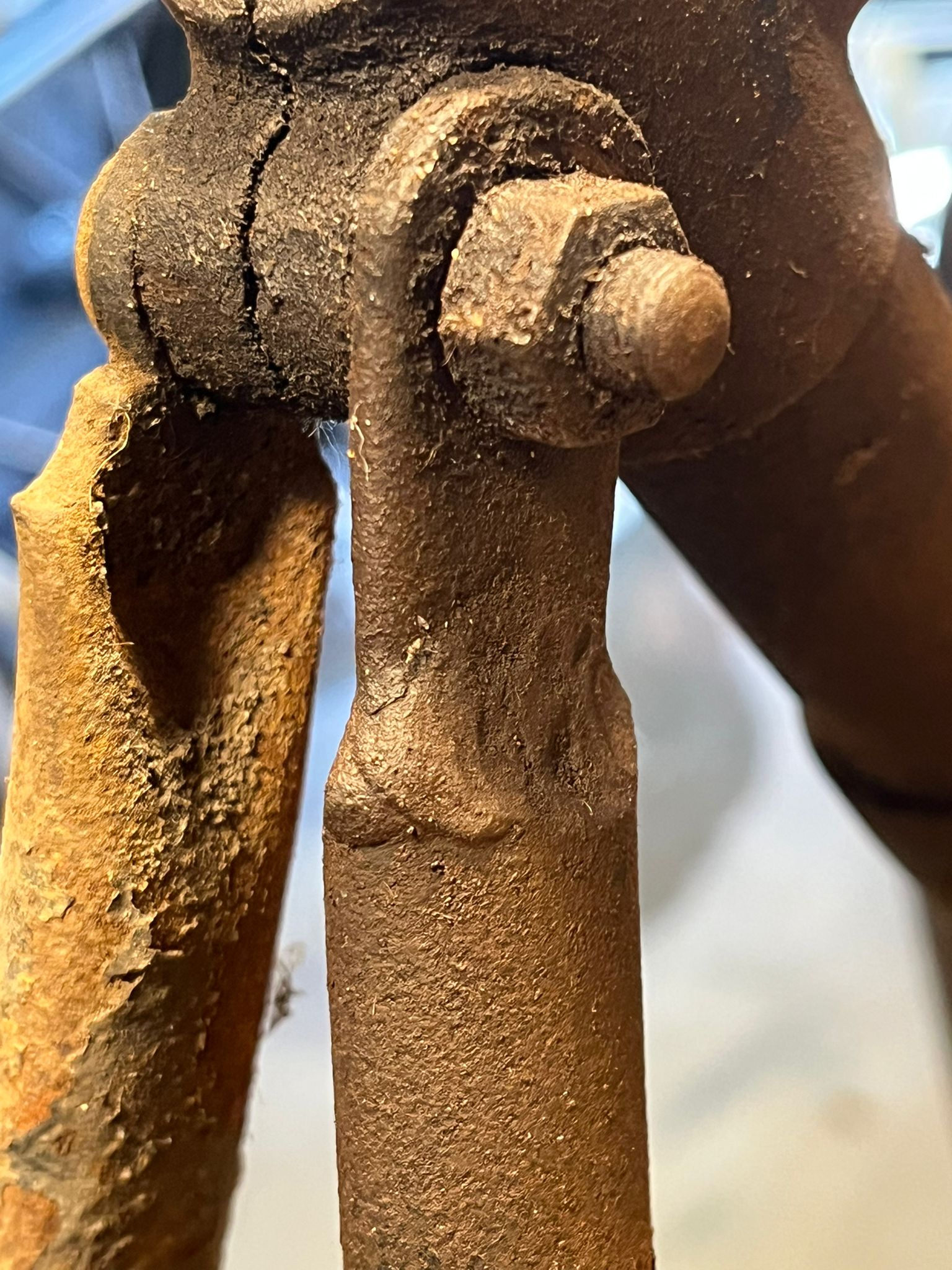

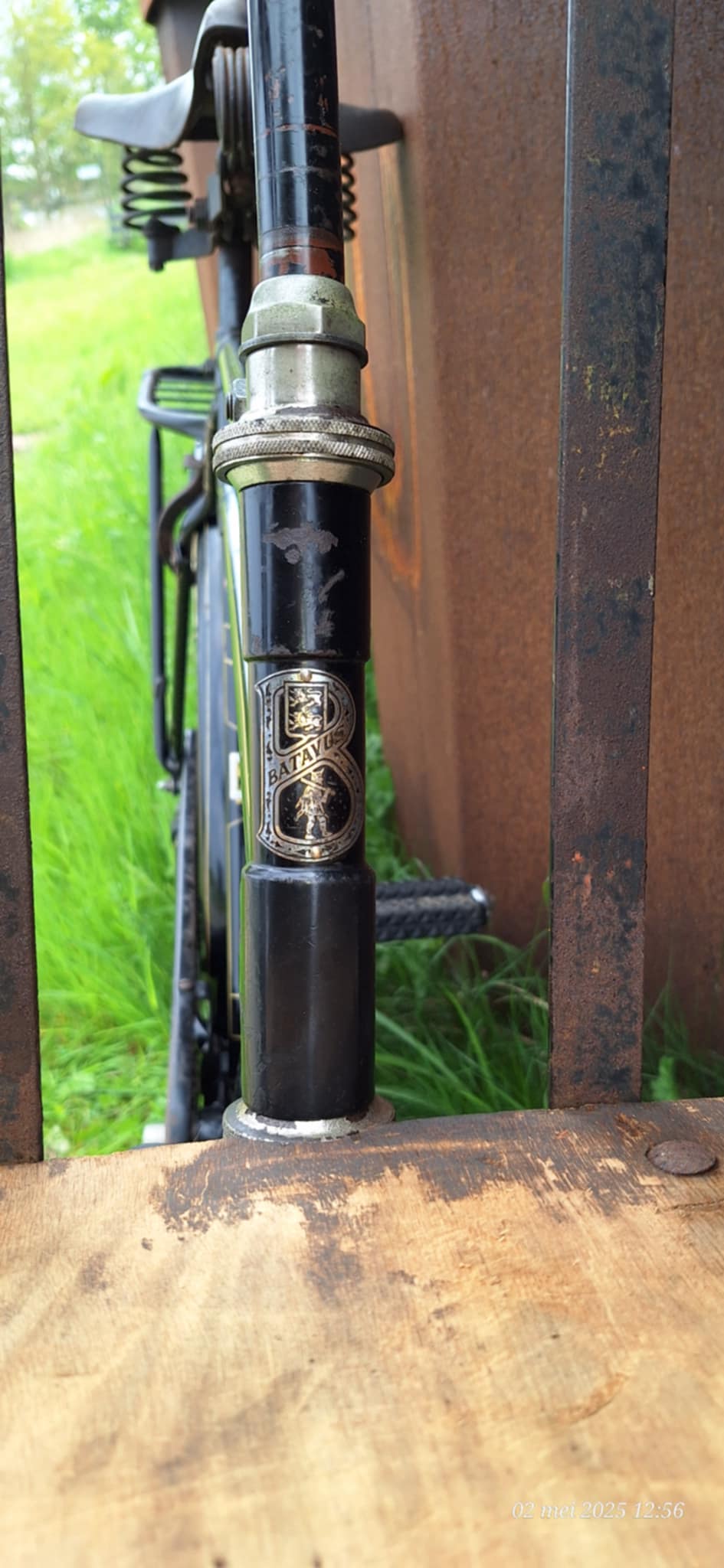

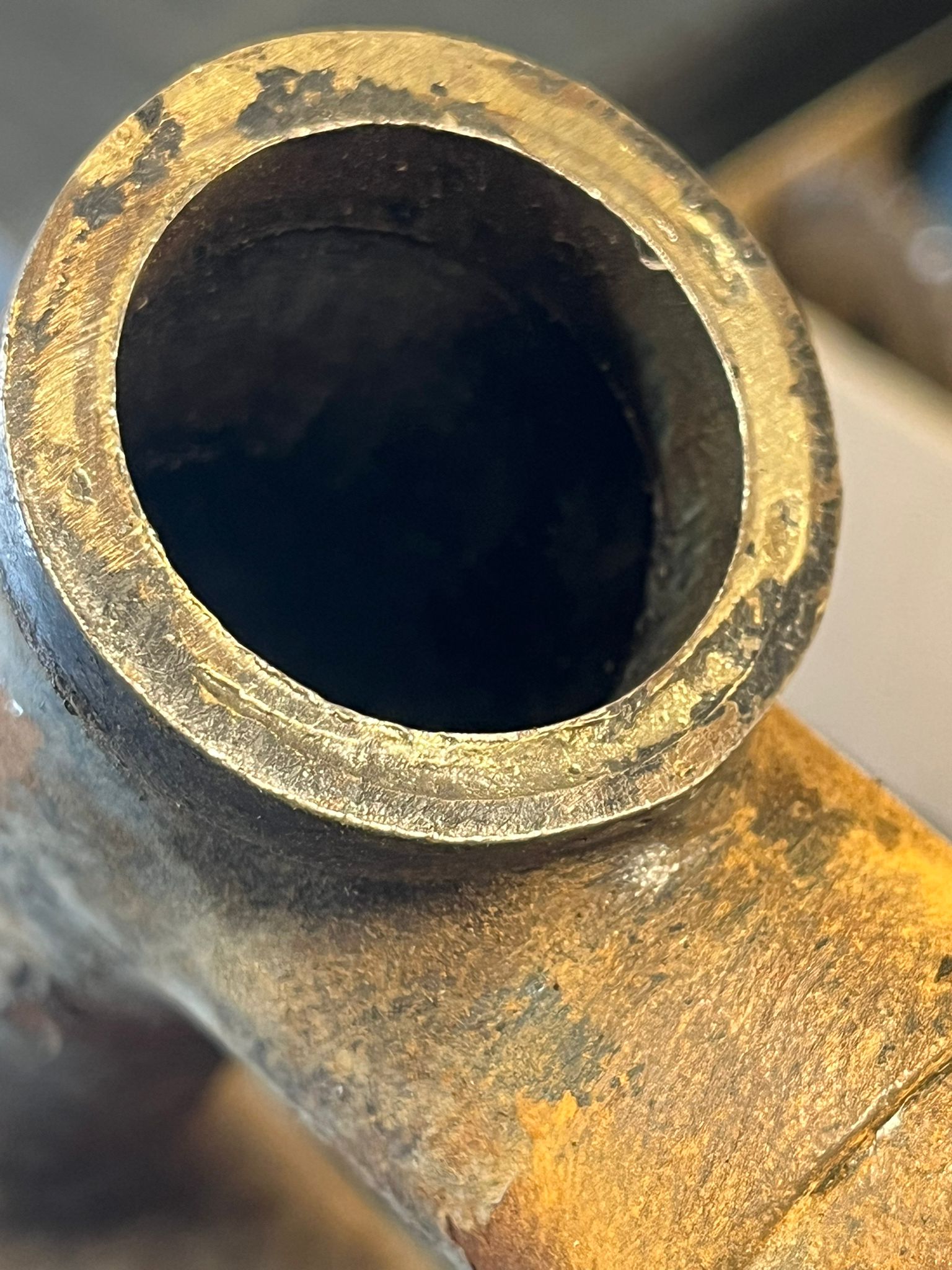

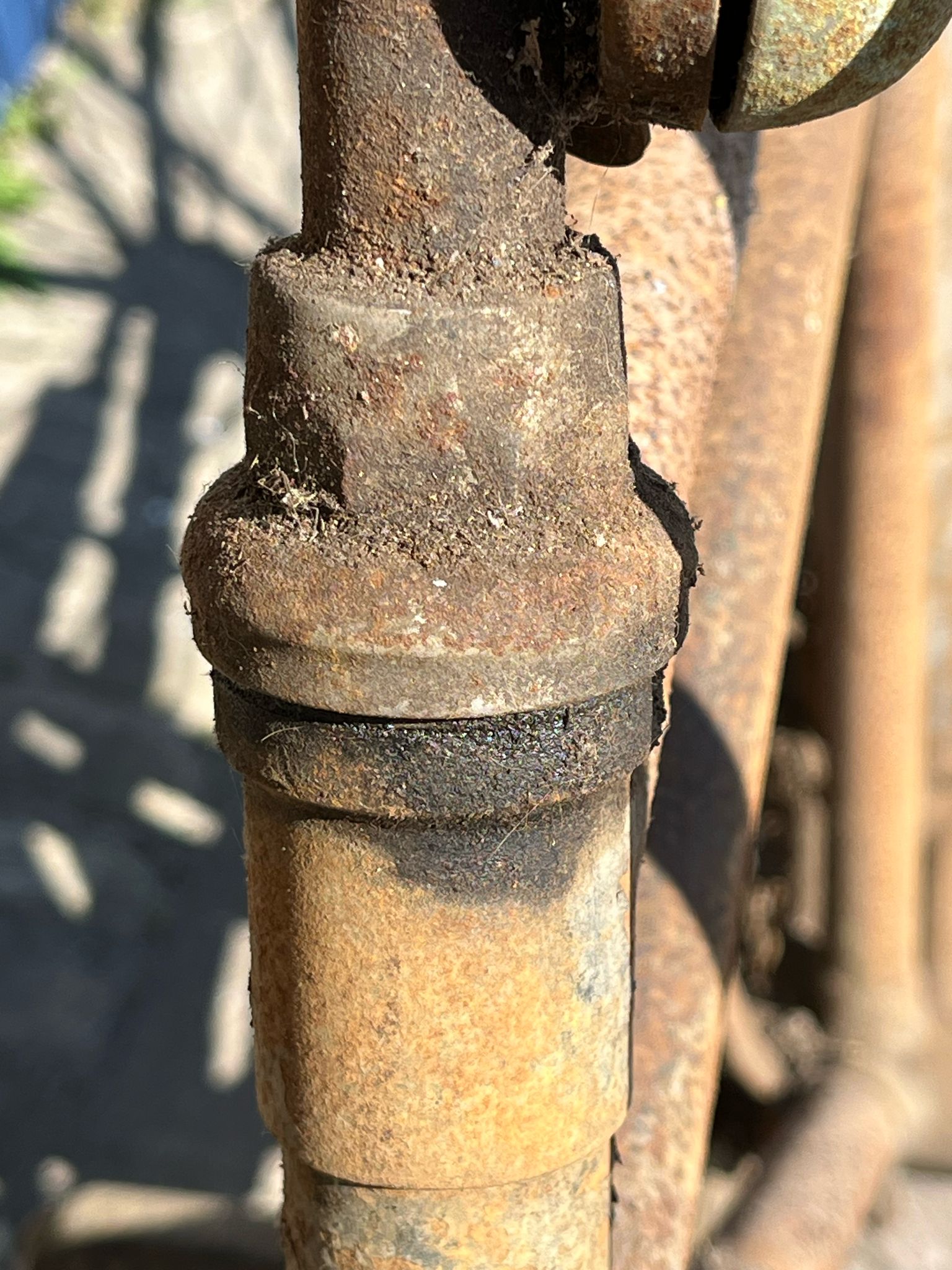

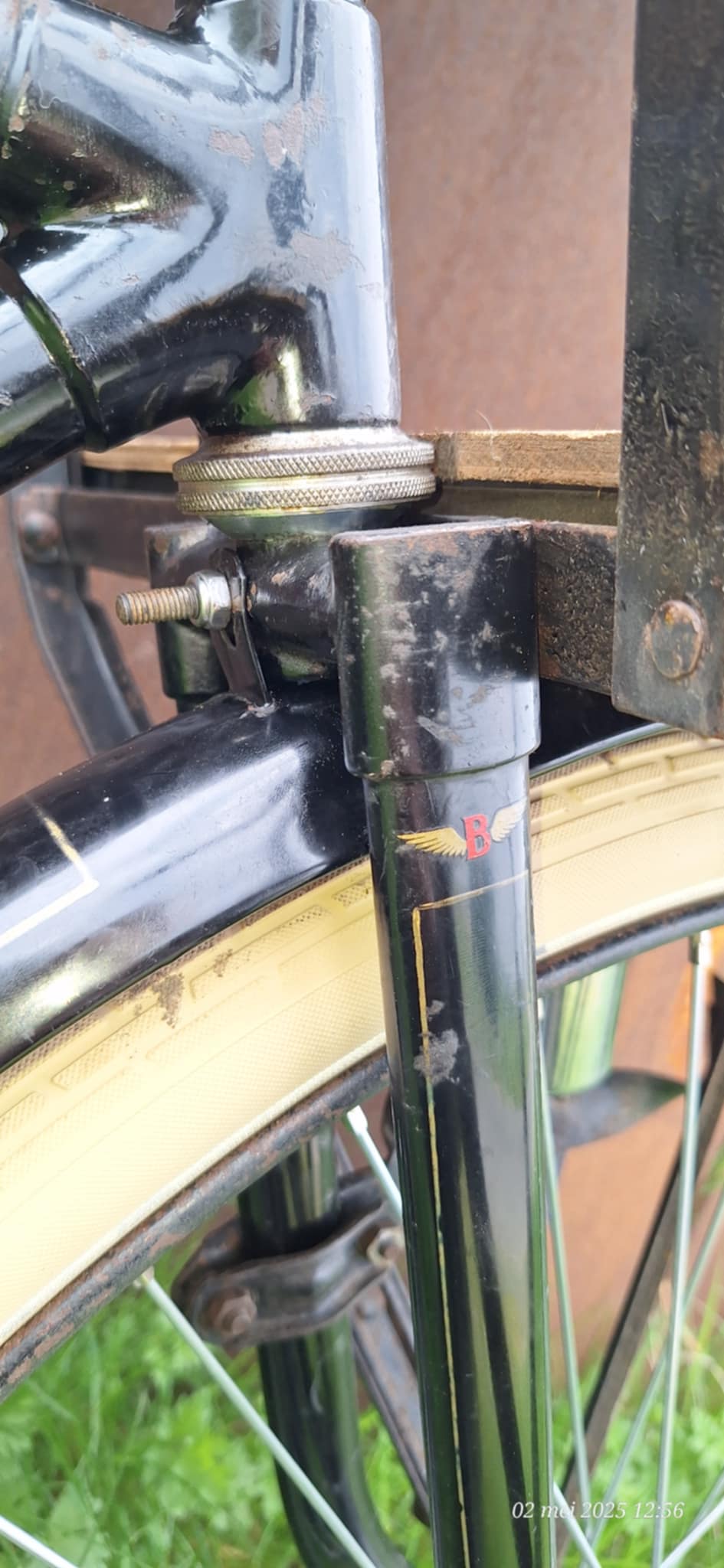

En de bij de balhoofdbuis komen de onderste twee buizen op losse lugs uit, wat lijkt op mijn 20er:

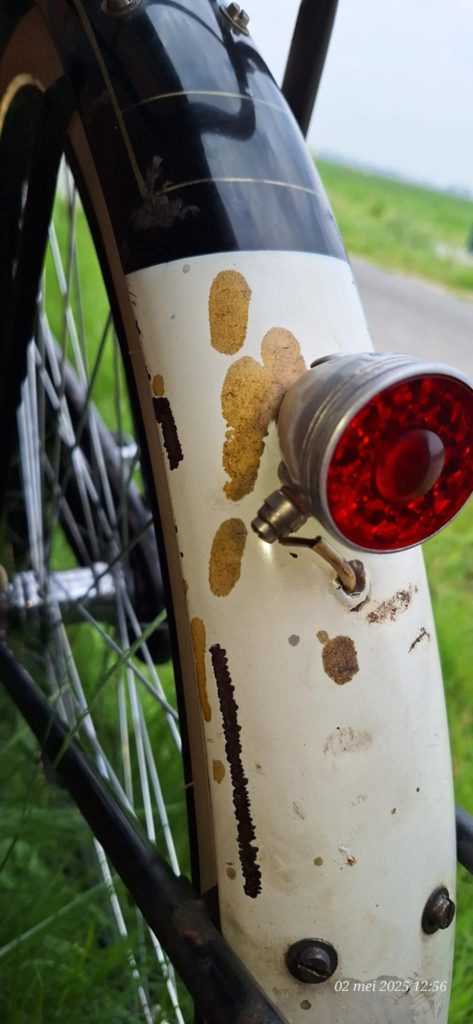

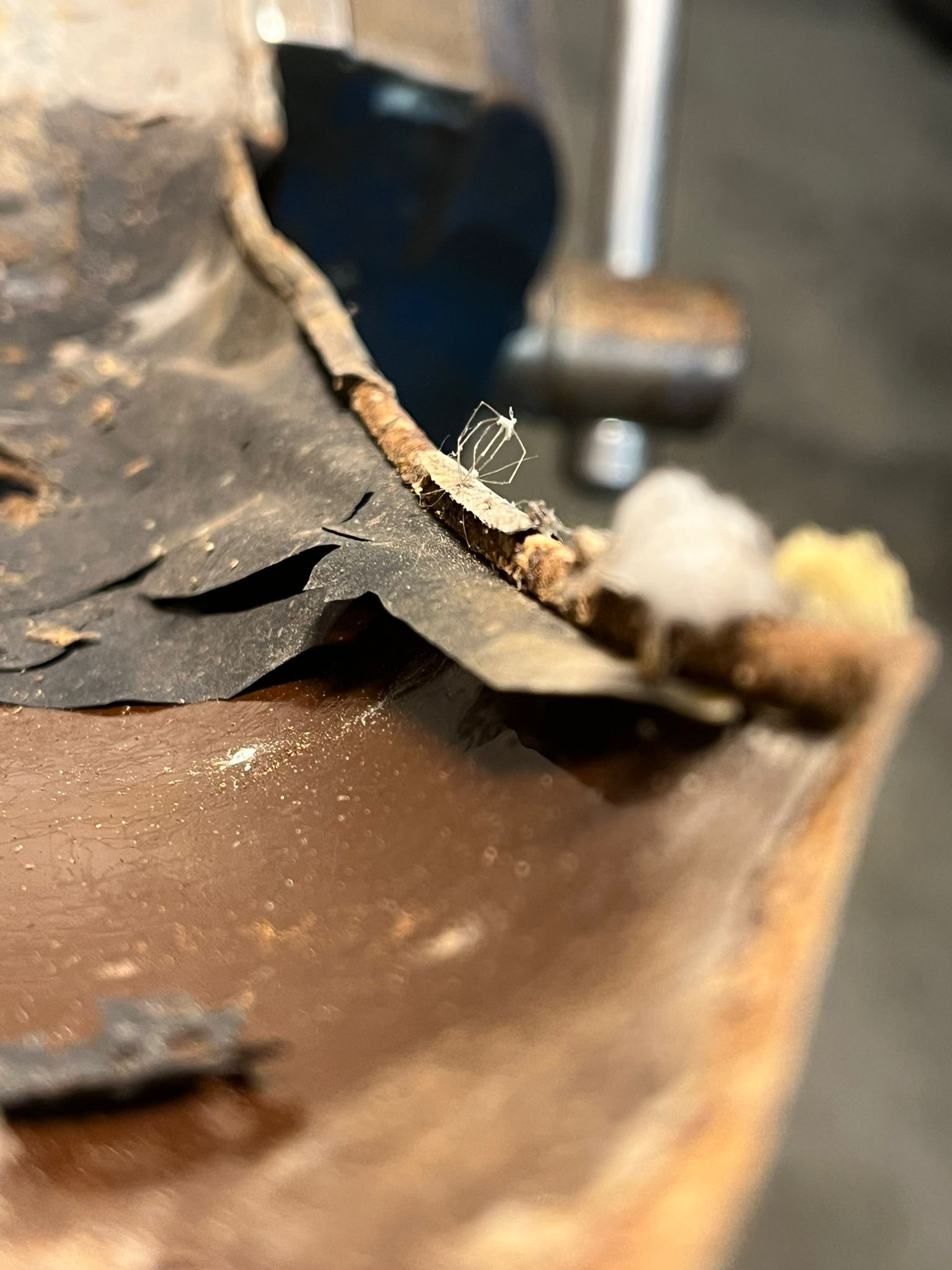

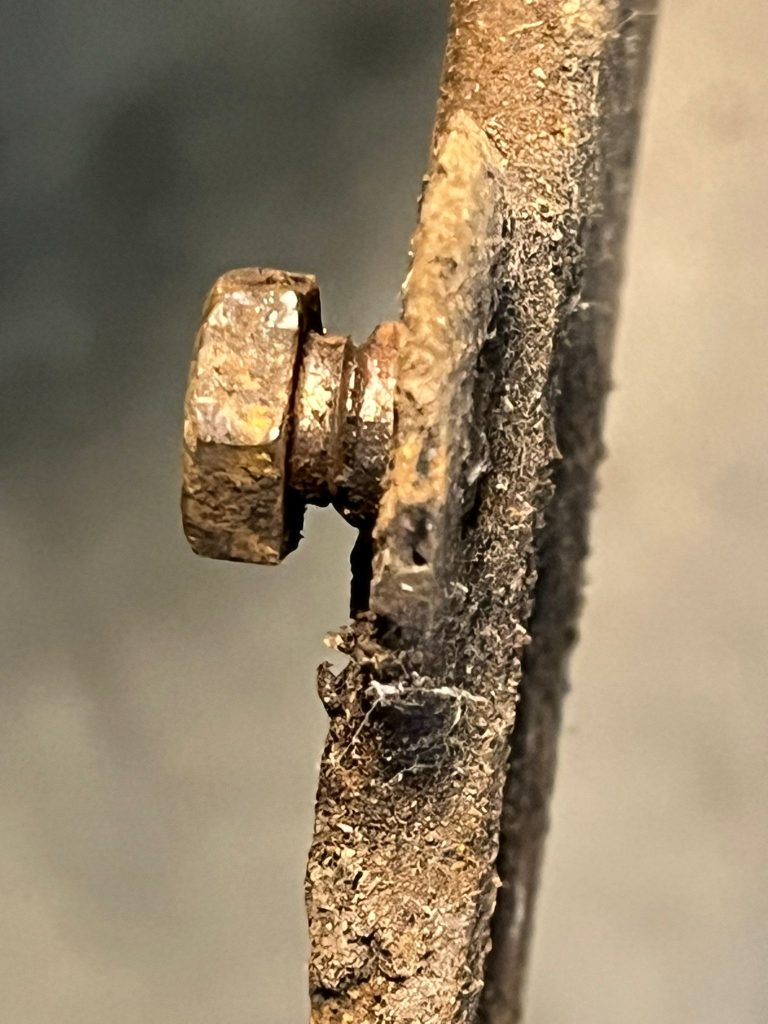

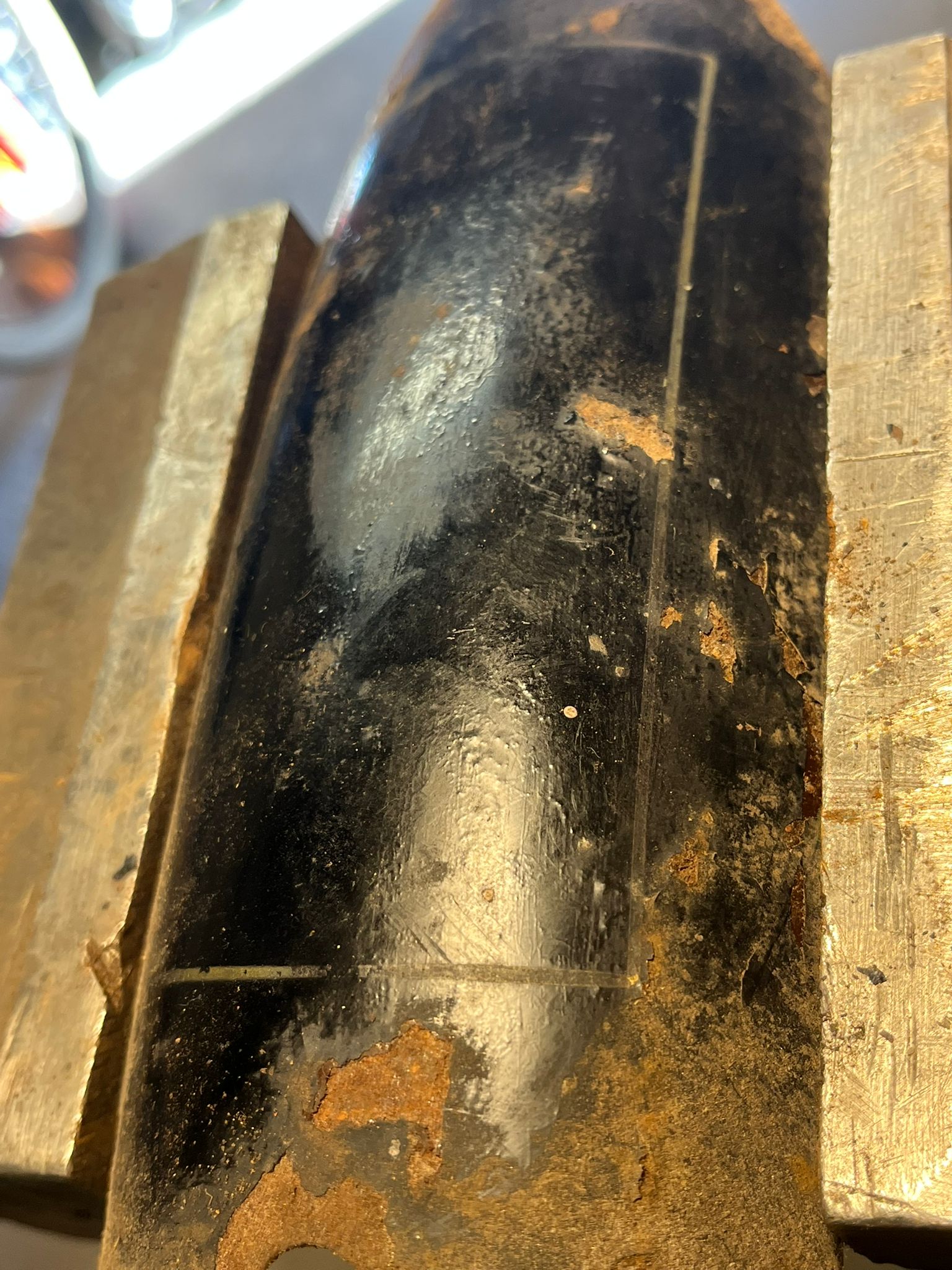

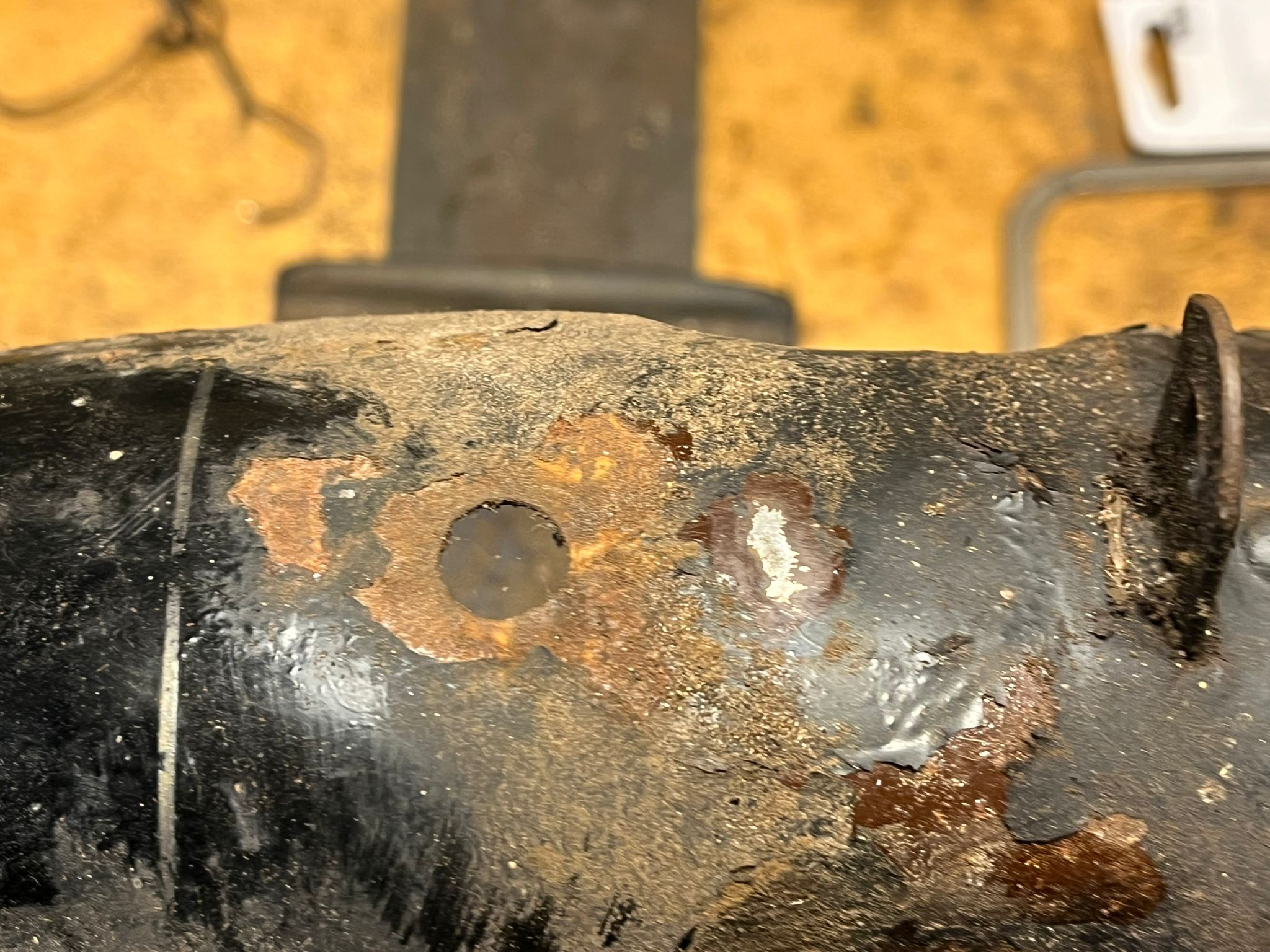

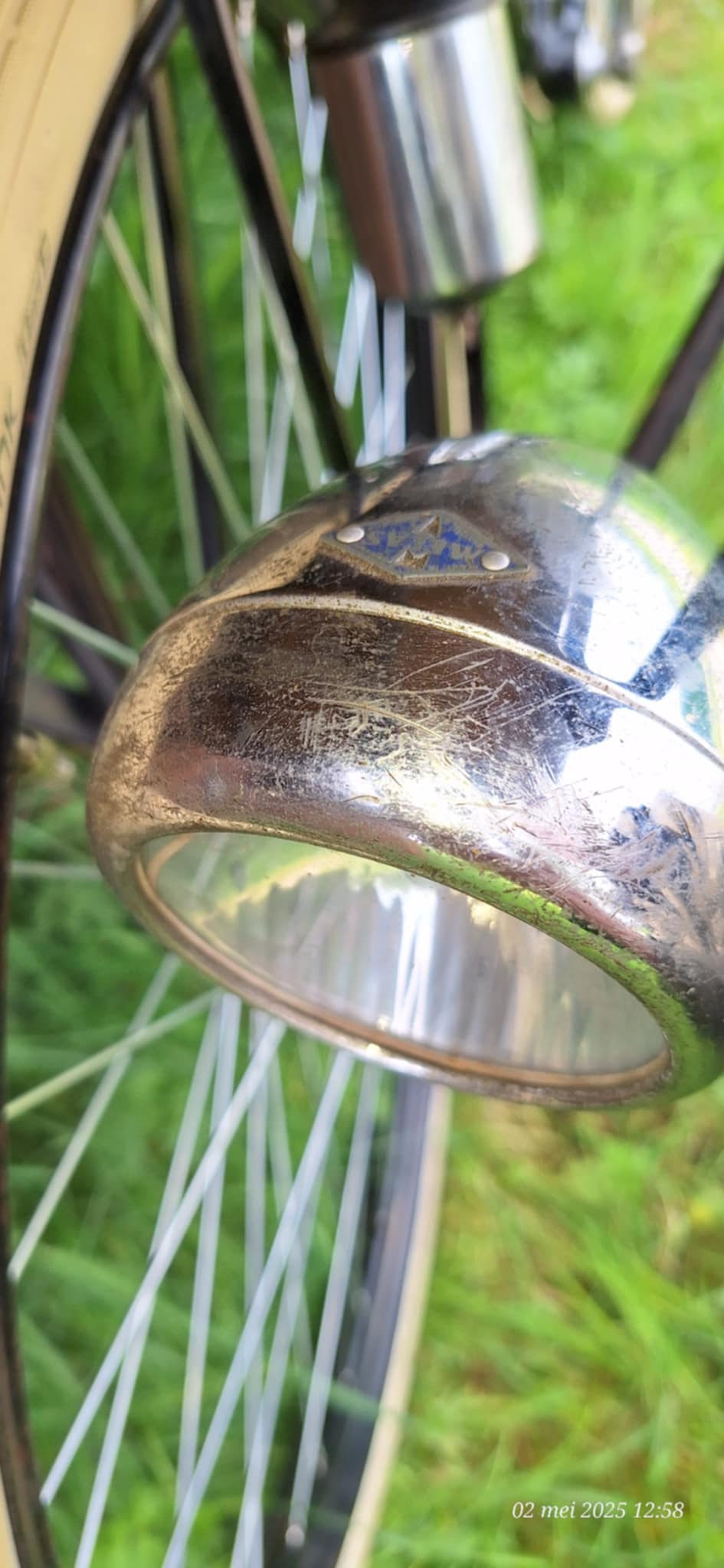

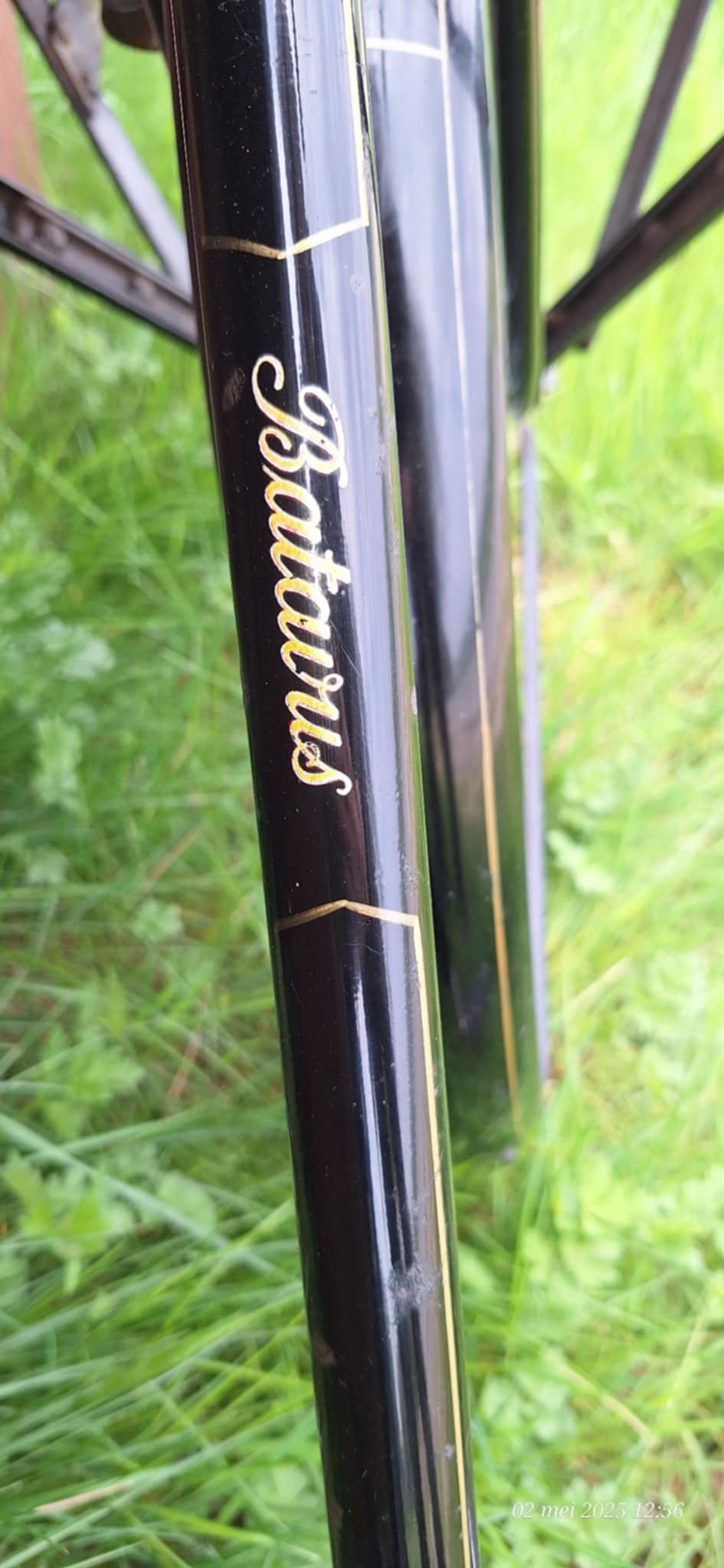

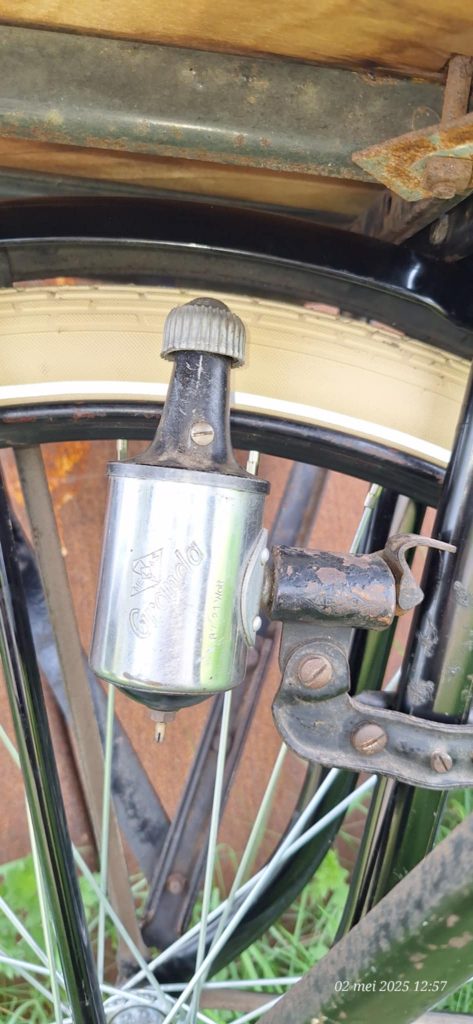

Nog wat verdere details:

Fichtel & Sachs Torpedo Ho. (transport) uit 1938

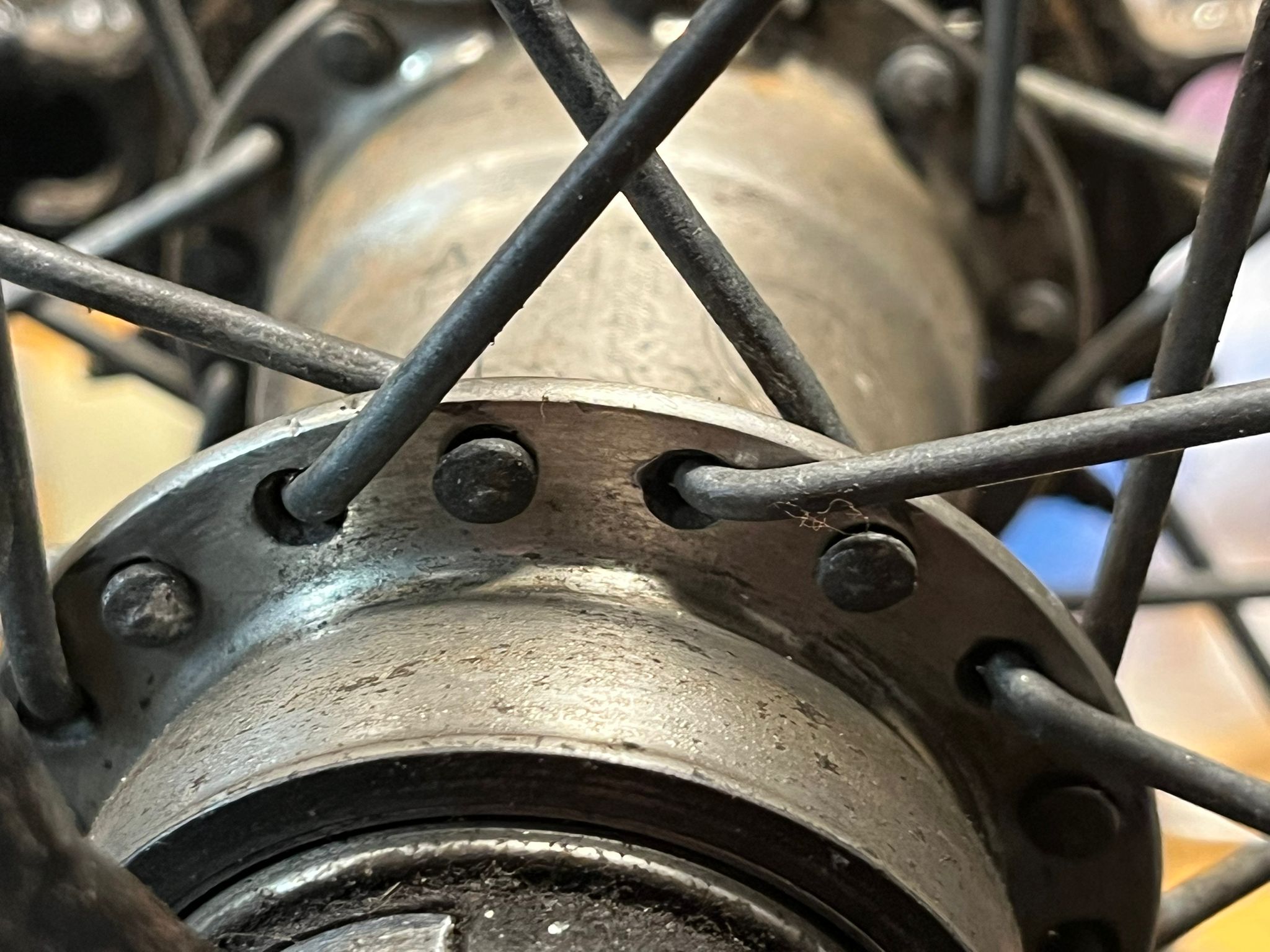

Zojuist heb ik een transportfiets versie van een Torpedo naaf kunnen aanschaffen. Wat maakt deze nou anders dan de gewone? Dat is met name de breedte, waardoor de kettinglijn wat verder naar buiten ligt. Bij een normale Torpedo naaf ligt de kettinglijn op 38 of 41mm uit het midden, afhankelijk van hoe je het tandwiel monteert. Bij de transport versie is dat 45mm. Doordat de trapas van een transportfiets langer is, ligt de kettinglijn ook wat verder naar buiten. Om te zorgen dat het kettingblad en tandwiel goed uitlijnen, is dus een bredere achternaaf nodig (of een offset tandwiel). De meeste transportfietsen werden echter met normale breedte Torpedo naven uitgevoerd, waardoor de ketting dus iets scheef loopt. Maar zo nu en dan werd ook de bredere variant toegepast.

Verschil tussen een normale (boven) en transport Torpedo (onder)

P.s. beide naven hebben 3mm spaakgaten, dus er passen spaken tot dikte 12 in (2,65mm, altijd 0,3mm ruimte nodig). De grootte van die gaten wisselt ook per naaf, dus daar moet je ook goed op letten.

De transportversie is gemarkeerd met “Ho.”. Latere exemplaren werden gemarkeerd met “Tr. T”, zie voorbeeld.

De inbouwbreedte van de transport versie is 115mm, de normale 108mm. De meeste onderdelen zijn hetzelfde, behalve de remmantel, de as en de huls die langer zijn. Op de remhevel staat ook “Ho. “, maar ik zie geen verschil met een normale remhevel.

Van deze naaf ga ik een keer een wiel bouwen, om uit te proberen wat ik merk kwa verschil.

De naaf in onderdelen, met jaartal markeringen (remmantel en drijfkop zijn ooit vervangen):

Jeroen

Kestein bakfietsen ca. 1930

Met dank aan Abram. De folder is niet gedateerd. Maar gezien er al sprake is van trommelremmen, die rond 1929 algemeen in gebruik kwamen, zou die van daarna moeten zijn. En in 1932 introduceerde Kestein het plaatstalen frame, en deed in datzelfde jaar alle modellen met buizenframe in de uitverkoop. Er is nog een nieuwere folder met buizen frames, waarin de onderstellen worden gegarandeerd tot 400kg. In de onderstaande folder is dat nog 300kg, dus die is vrij waarschijnlijk ouder.

P.s. ook apart is dat meerdere onderstellen zonder banden staan afgebeeld.

Klik op de afbeeldingen voor volledige grootte.

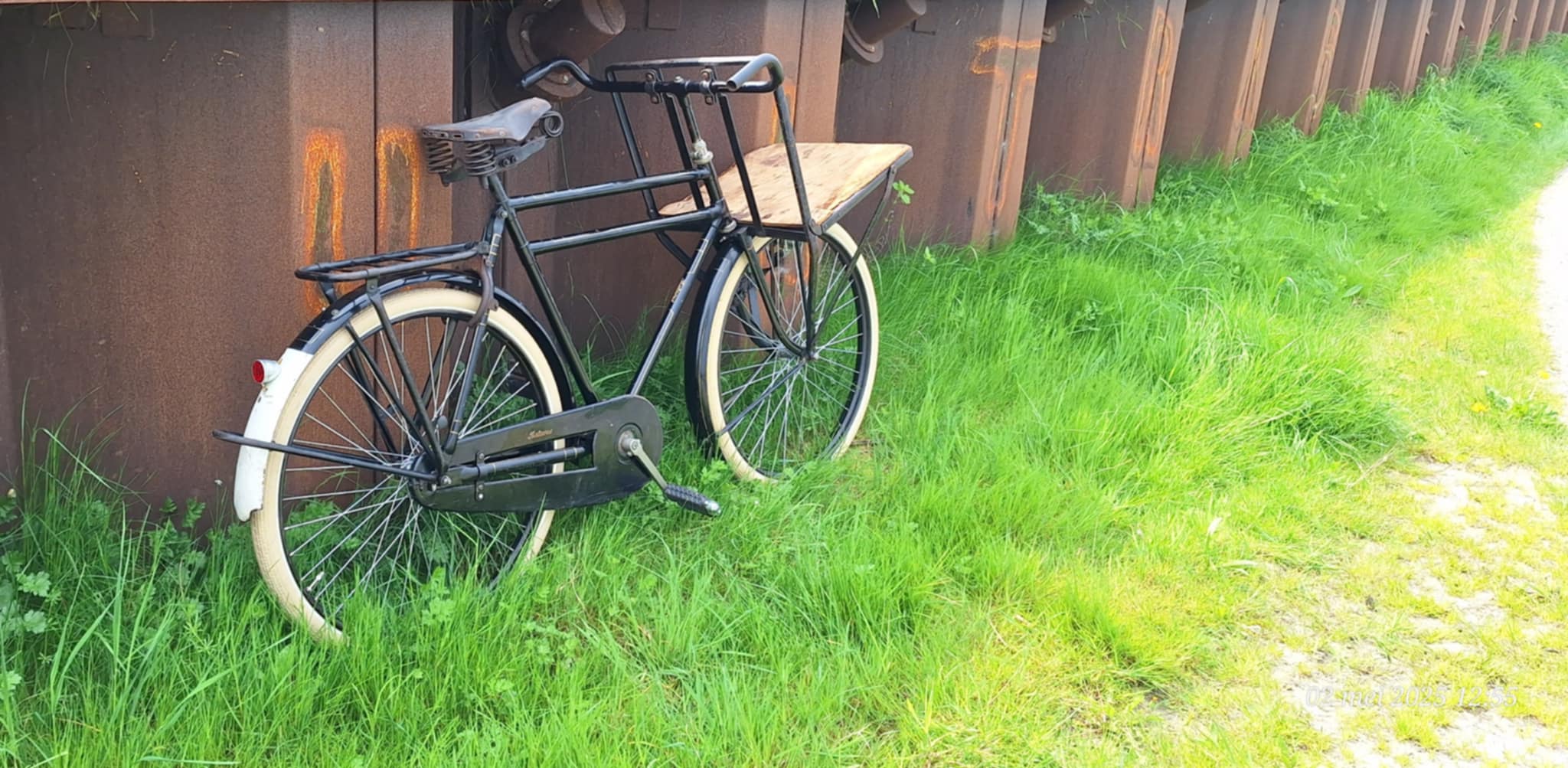

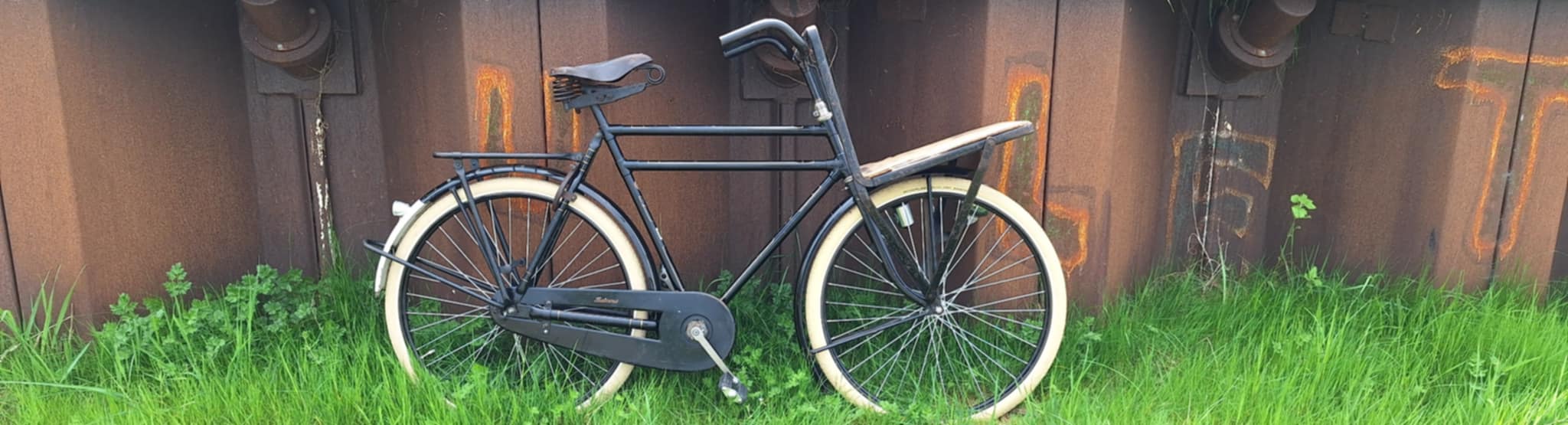

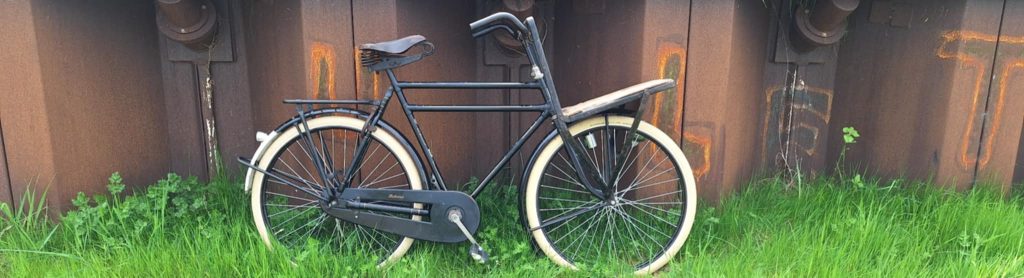

Frankenstein transportfiets van Charles, deel 5: helemaal klaar!

De Frankenstein is bijna helemaal klaar. Het kettingscherm moet er nog op en ik wil het stuur nog lakken en voorzien van houten handvatten. Het is een experiment, maar ik heb de handvatten in de rauwe lijnolie gedompeld in de hoop dat ze daardoor wat flexibeler én glad worden zodat ze mooi over het stuur heen glijden. Ik weet nog niet of het gaat werken, maar daar kom ik vanzelf achter natuurlijk 😃Doordat ik met de handvatten bezig was, ben ik erachter gekomen dat de stuurbocht net even wat anders is dan die van bijvoorbeeld de Göricke. De uiteinden waar de handvatten zitten staan iets verder naar beneden. Op zich niet wereldschokkend maar het voelt toch anders. Verder is het een fijne fiets om mee te fietsen. Ik heb er al een keer dertig kilometer mee gefietst en dat was een feestje 😄

Vervolg op:
Frankenstein transportfiets van Charles
Frankenstein transportfiets van Charles, deel 2
Frankenstein transportfiets van Charles, deel 3
Frankenstein transportfiets van Charles, deel 4

Transportfiets met ingesoldeerde achterpadden van Ronald

Dit is niet die fiets die net op marktplaats stond, maar eentje die Ronald kortgeleden had aangeschaft. De fiets heeft ingesoldeerde achterpadden, dus vrij waarschijnlijk jaren ’20. Helaas bleek dat vrijwel alles aan de fiets ooit al eens is vervangen.

De voordrager is een Simplex van na de oorlog. Ik zie die voordragers vrij vaak op niet-Simplexen, dus ik vermoed dat ze ook los te koop waren.

Ingesoldeerde achterpadden:

Framenummer:

Het crankstel heeft een X-patroon kettingblad. Die zijn al minstens sinds begin jaren ’20 in gebruik, dus zou origineel kunnen zijn:

De trapas is een na-oorlogs verchroomd type:

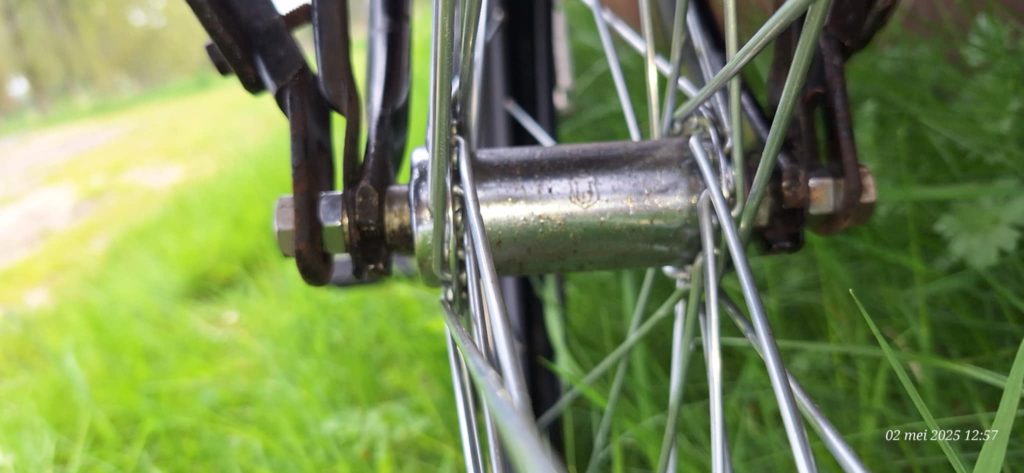

De voornaaf is een verchroomd exemplaar, ook na-oorlogs, van het merk British Hub als ik me niet vergis:

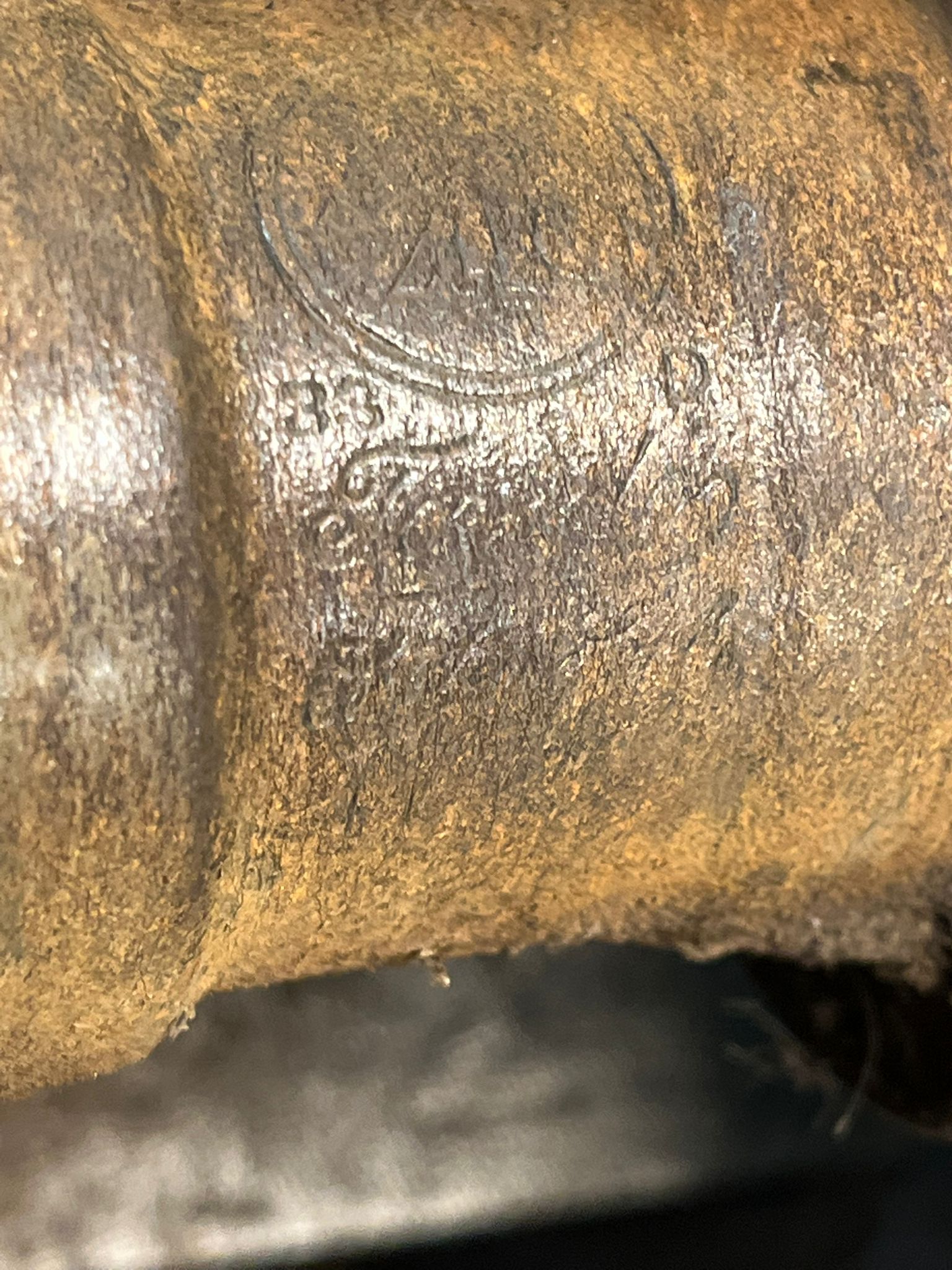

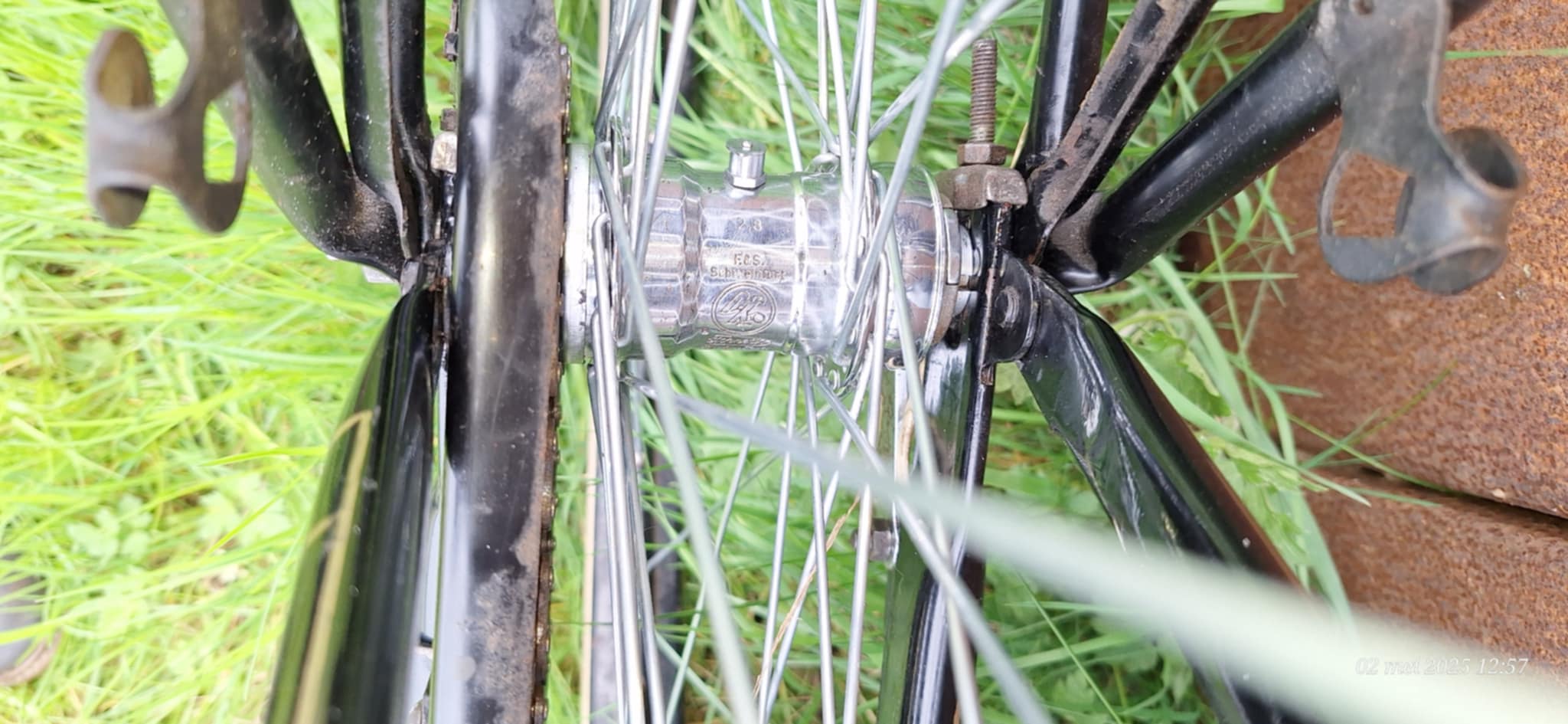

De achternaaf is een Fichtel & Sachs Torpedo uit 1933:

De as uit de achternaaf is uit 1950:

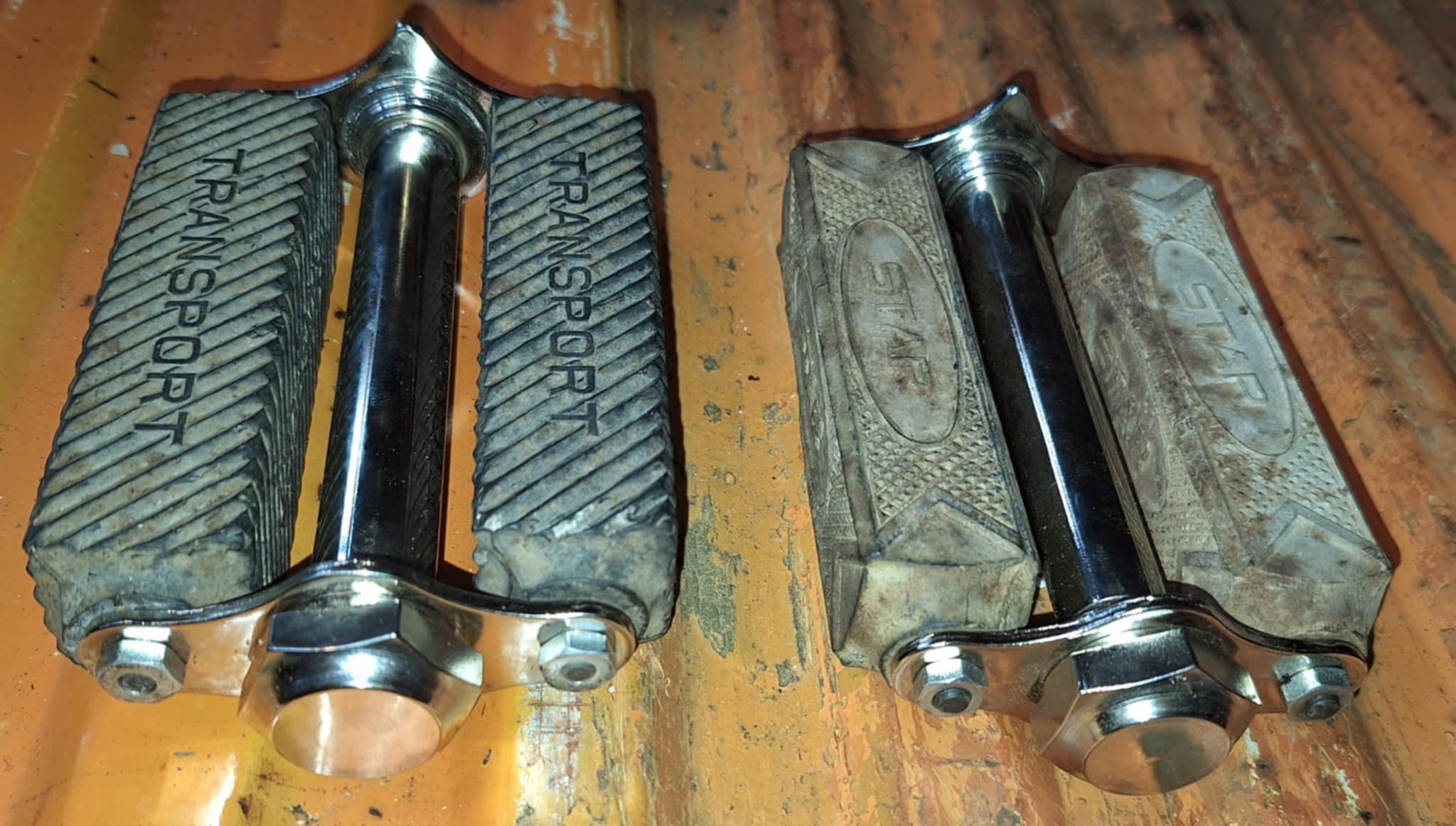

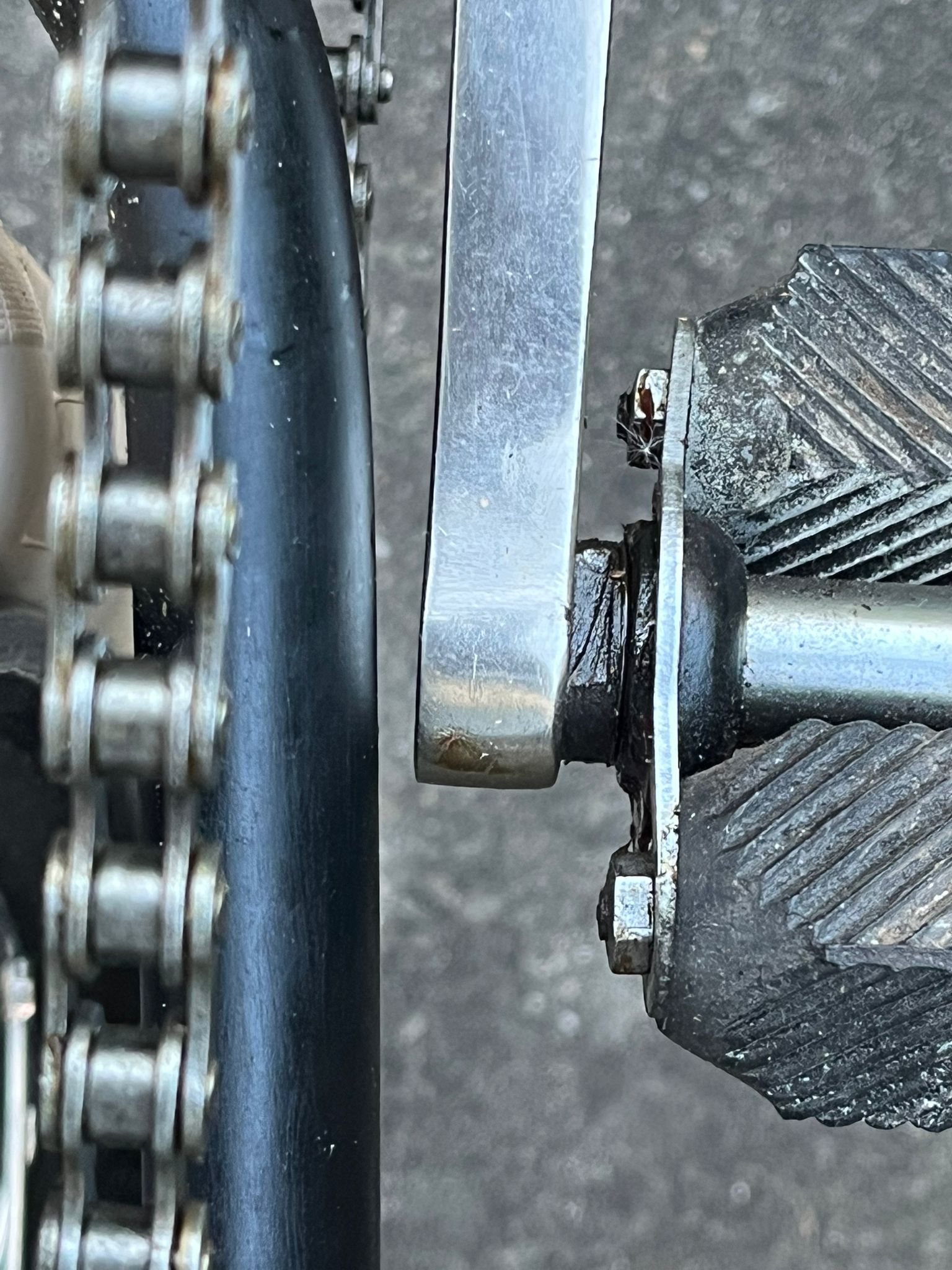

Wery pedalen (zie ook “Lucas” transportfiets van Abram, deel 1):

Het zadel (waarschijnlijk Erjeka):

Het balhoofd lager is hetzelfde als mijn transportfiets uit 1924:

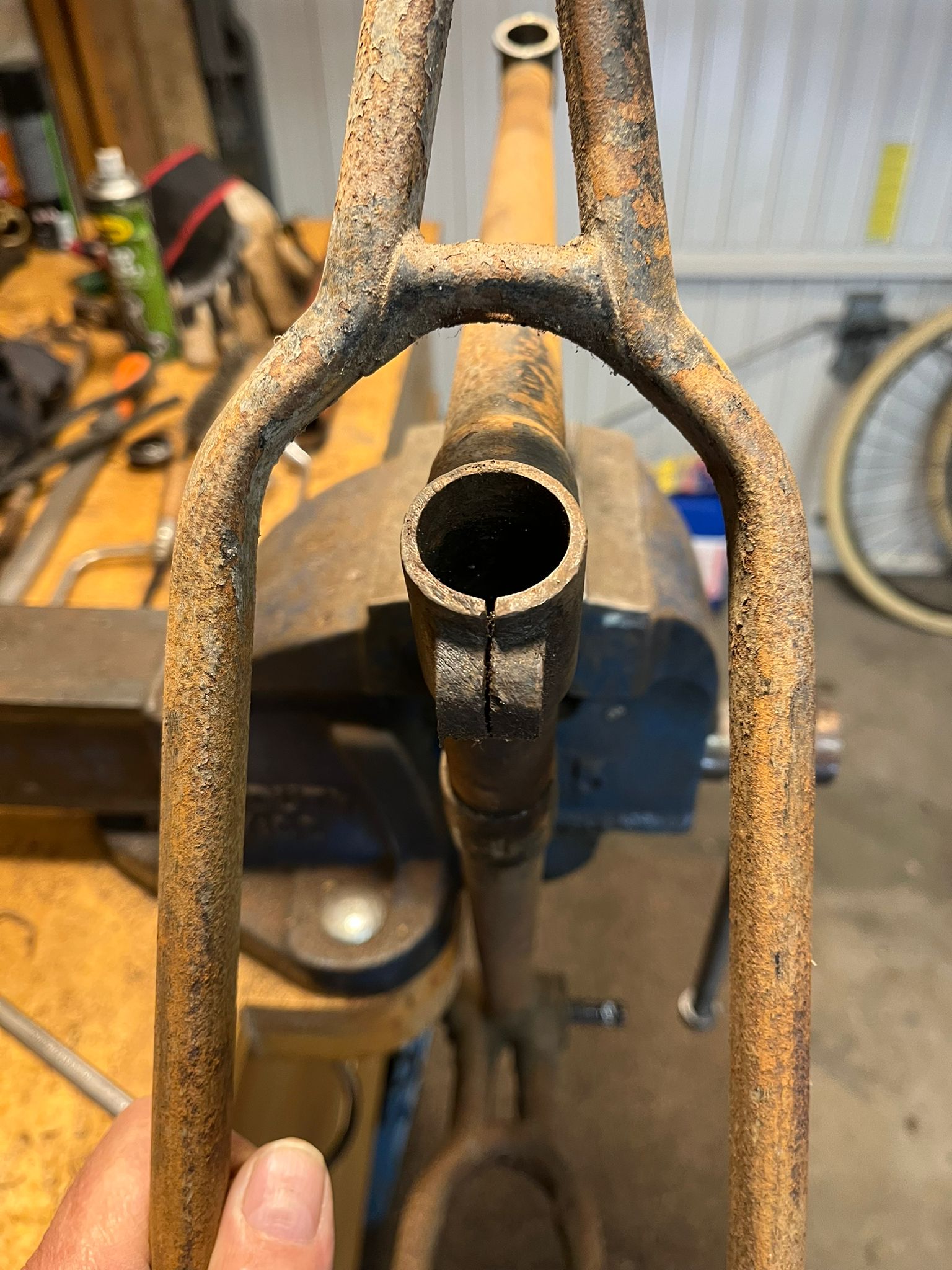

Het meest opvallende is de voorvorkkroon:

Nog een paar details:
