Junker/W.K.C. van Chiel uit 1924 deel 2: merkjes

Het stuur is eruit! Ik snap nog steeds niet wat er aan de hand was maar hij is er heel uitgekomen. Alleen de stuurpen is gesneuveld.

Ik heb de fiets nu grotendeels uit elkaar en ben op merkenjacht gegaan. Op het stuur kan ik geen merkje vinden, het onderste deel van de buis is nog mooi nikkel maar er is geen merk te vinden. De voorvork had niet meer de juiste balhoofddelen, deze waren veel te klein en opgevuld met blik, te zien op de foto. De voorvork is gemerkt met het WKC logo met daaronder de letters WKC. Beide cranks en het tandwiel hebben ook het WKC logo! De trapas zal een keer vervangen zijn door een van CWC, die ziet er wat moderner uit ook. De vooras is volgens mij van F&S en de achternaaf is een transportversie van The Britisch Hub company. Ik zal nog kijken of ik een vervangende vernikkelde trapas heb en een balhoofdset. Ik heb het wel liggen maar ik weet niet of het past.

Chiel

Vervolg op:
– Mogelijk vroeg jaren ’20 Juncker/WKC op marktplaats?
Junker/W.K.C. van Chiel uit 1924

Panne met de bakfiets.

Sinds de restauratie hoor ik geluid bij het rechterwiel dat er niet uit hoort te komen. Vandaag maar eens gaan kijken, en maar goed ook, de conus is aan gort.

Dit was een NOS conus, waar ik slechts enkele tientallen kilometers op heb gereden. Dik balen, want volgens mij heb ik de oude versleten conussen al weggegooid. De kogels hebben wel dichter bij de rand gelopen, dan ik zou wensen, maar niet tegen de rand zelf. Zie pijl waar de kogels hebben gelopen:

Dit is duidelijk een gevalletje verkeerde warmtebehandeling van het staal, waardoor die veel te bros is (niet of te weinig ontlaten na het harden). Dat verklaard mogelijk waarom de assen waarvan deze conus afkomstig is op de plank waren blijven liggen, als dit een slechte batch was.

Gelukkig heb ik nog twee gebruikte naven in mijn voorraad, dus maar eens kijken of ik daar gebruik van kan maken. Toont toch weer aan dat een voorraad meer dan je denkt nodig te hebben helemaal geen overbodige luxe is.

Jeroen

Verchroomde Fichtel & Sachs voornaaf uit 1935

Deze heb ik al een tijdje in bezit. Het is een gebruikt exemplaar. Ik was benieuwd naar het bouwjaar ervan, met name omdat het een vroeger buisvormig model is, maar wel al verchroomd. Het is een gebruikte naaf, en de conussen en as zijn niet meer origineel, dus die leveren geen bouwjaar op. Maar een van de cups eruit getikt, en hij blijkt uit 1935 te zijn.

De naaf is asymmetrisch, met een kant cylindrisch, en de andere ligt conisch. Ik dacht eerst dat het wellicht dezelfde naaf was als een doortrapper, maar zonder schroefdraad aangebracht. Dat is toch duidelijk niet het geval:

NOS vernikkelde Fichtel Sachs voornaaf, buisvormig model (type 22)

Deze naaf heb ik zojuist kunnen overnemen. Het is een vernikkelde Fichtel Sachs voornaaf, nog NOS.

De naaf in onderdelen. Volgens de as is deze uit 1940 (geen jaartal op de conussen):

Dit is het model 22 volgens deze catalogus uit 1938:

Nu nog en 208 vinden 🙂

Beide modellen heb ik nu zowel in nikkel (links) als in chroom (rechts):

De verchroomde versie het buisvormige model is echter niet helemaal hetzelfde. Die lijkt meer op een doortrapper naaf, maar dan zonder schroefdraad aangebracht.

En nog wat naven plaatjes, gewoon omdat het kan 🙂 Met de Torpedo naven erbij, ook in nikkel en chroom:

En de meeste van mijn voornaven (op 2 na, en die in mijn fietsen natuurlijk):

Jeroen

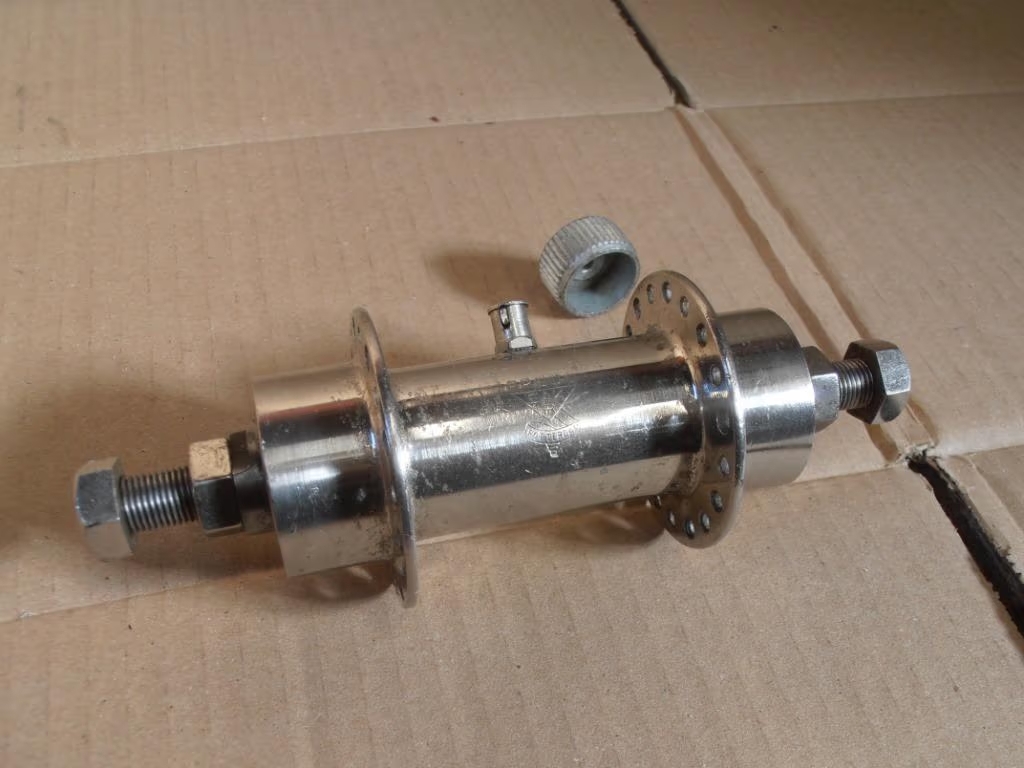

NOS Union transport voornaaf

Deze heb ik al een tijdje in mijn verzameling, maar nu maar eens goede foto’s gemaakt. Het is een NOS vernikkelde Union transport voornaaf. In de conus en as zijn 14 ingeslagen, wat vrij waarschijnlijk het jaartal is waarin de naaf is gemaakt. Mogelijk komt de naaf zelf uit de Fichtel & Sachs fabriek (waar in die tijd dezelfde jaarstempels werden gebruikt) en door Union het eigen merk is ingeslagen. Er zijn zo meerdere onderdelen bekend met Union erop, maar die duidelijk uit een andere fabriek komen. Maar welke Union? Union de Nederlandse fietsenfabrikant, of de Duitse van de pedalen of… ?

Als deze werkelijk uit 1914 komt, is het het oudst gedateerde transportfiets onderdeel dat ik ken. Nu nog een transportfiets uit 1914 erbij zoeken 🙂
