Identificatie en gebruik gereedschap


Foto 1.



Foto 2.


Foto 3.


Foto 4.



Foto 5.


Foto 6.



Foto 7.

Van een overleden oom heb ik nogal wat rijwielgereedschap overgenomen.
Ik heb enkele vragen omtrent het gebruik van sommige gereedschappen.
Misschien kun je mij helpen.
De eerste foto is een inklapbaar gereedschap van de Gebr. Koets. Ik weet niet waarvoor het dient?
Foto 2 t/m 4 ook een Gebr. Koets gereedschap. Gebruik onbekend.
Foto 5 en 6 tonen een zwaar stuk gereedschap waarvan ik het gebruik niet ken en tenslotte, de laatste foto een heel speciaal stuk gereedschap dat roodkoperen onderdelen bevat die mogelijk iets moeten beschermen tegen beschadigen tijdens een bewerking?
Het koperen eind is verstelbaar middels een schroefspindel en tevens verdraaibaar door het zichtbare scharnierpunt.
Hopelijk kun je me helpen.

Alvast bij voorbaat bedankt en mocht ik niet duidelijk genoeg zijn of wil je duidelijkere foto’s , dan hoor ik dat graag.

Met vriendelijke groeten,

Lou de Haas

19 gedachten over “Identificatie en gebruik gereedschap”

  1. Dit is heel interessant en heel zinvol om ook een onderdeel op deze site te maken over fiets gereedschap .
    Dit omdat bij het opknappen rijdend houden van dit Historisch ,cultureel ,erfgoed toch het nodige aan gereedschap en zelfinput nodig is ,zo is ook de spie pers al voorbij gekomen .
    de bovenste foto is inderdaad een apparaat om de vork te richten het ding op de 2de foto is vermoed ik een onderdeel om het frame te richten
    volgens mij bestaat zo,n set uit meerdere onderdelen .
    Heb zelf ook eenstuk gereedschap waar ik vragen over heb zal het eens posten .

  2. Van Frits van den Wittenboer, die me deze vraag doorstuurde, kreeg ik de volgende informatie.

    1: een richtmal voor de vork, zoals jullie ook constateerden.
    2, 3 & 4: dit lijkt op een soort vorkspreider, maar dan niet compleet aan de schroefdraadzijde.
    5 & 6: passtuk voor draadsnijder van bracketas.
    7: onbekend, heel benieuwd wat dit is.

  3. 1. is een voorvork controleur, geen richter. Richten doe je in de bankschroef, met deze controleer je alleen.
    5. & 6. is een afnemer voor rechter BSA bracket cups. De meeste rechter cups hebben twee platte zijkanten, welke past in de uitgefreesde gleuf. De dunne pen steek je door het bracket en trek het dikke deel vast tegen de cup. Daarna zet je een hele grote steeksleutel of bahco op de platte kanten van het dikke deel om de cup er uit te draaien. Wij gebruiken deze twee gereedschappen in de werkplaats, dus ik ken deze vrij goed.
    2, 3 en 4 is volgens mij incompleet. Is deze vrij groot ? Het lijkt mij om een opgelopen frame recht te trekken (balhoofd naar achteren gedrukt en kromme onderbuis na aanrijding). Het deel op foto 4 zet je tegen de bracket-cup en aan de andere kant hoort dan een (massief ?) stuk staal te zitten wat in de balhoofdbuis van het frame past en waar het deel met schroefdraad doorheensteekt. Door deze schroefpen naar buiten te draaien trek je het balhoofd weer in z’n originele stand. Daarna wel verdomd goed controleren op scheurtjes, wil je geen onaangename verrassingen krijgen.
    7. ken ik niet, maar wat Ad zegt lijkt mij vrij aannemelijk.
    Gr. Erwin

  4. Foto-reactie van Ad:

    Hoi Bas
    hier het antwoord op Marcel,s vraag bij :Indentificatie en gebruik gereedschap

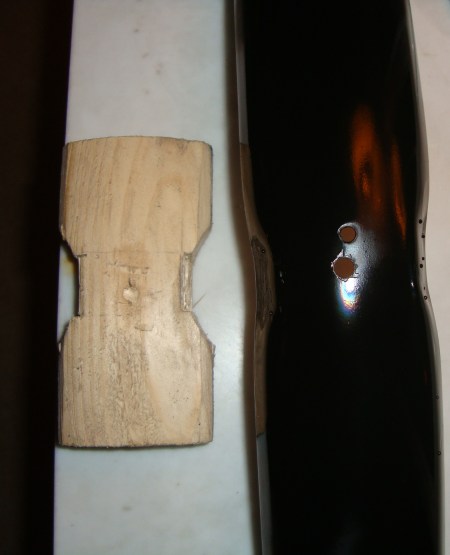

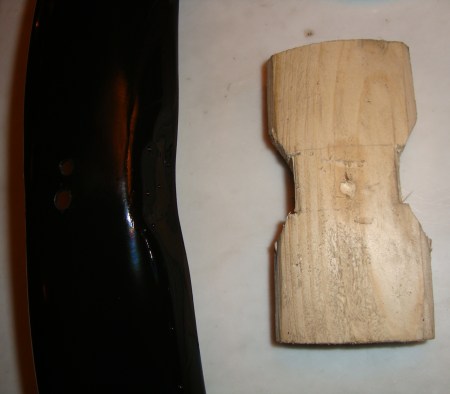

    Ik heb hier 2 foto,s ter verduidelijking van mijn huisvlijt om een breed spatbord terplaatse van een achtervork een mooi “deukje”te geven zo dat de spatbord mooi past.
    De mal is van hout, en dan voorzichtig in deuken met een harder houtsoort tot het gewenste resultaat.
    Oja het is voor mijn Simplextransporter war nu wel een beetje een meer jaren project lijkt te worden.
    Groet Ad

  5. Hier weer eens een berichtje van mij.

    Foto 7 lijkt veel op een oud stukje gereedschap wat ik hier ook heb. Namelijk: een tang om de band op/over de velg te leggen. Erg handig om het laatste stukje van de band er op te wippen als je niet zo sterk bent!!!

    Een hartelijke groet uit de noordoostpolder!

    1. Hoi, Frank
      Het is geen tang om je band om te leggen [foto 7], die zien er anders uit. Deze tangen zijn wel van staal, maar beschadigen de aluminium velgen niet. Die tangen om banden om te leggen werken alleen niet bij smalle velgen, bij hoge trouwens ook niet.
      Gr. Erwin

  6. Beste Lou. Foto no 7 is denk ik geen fietsgereedschap. Ik ben 35jr.rijwielhersteller,Maar heb het nog nooit gezien. Maar het laat me niet los. Ik zal er alles aan doen om er achter. Te komen en zal je het laten weten. Grt.Frank.
